Swing Jaw Crusher Plates – Advanced Dynamic Crushing Technology

  • Material: High-Performance Manganese Steel (Mn18Cr2)
  • Surface Hardness: HB220-250 (work-hardens to 580+ HB)
  • Ridge Configuration: 10 parallel crushing bars (14-18mm depth)
  • Impact Resistance: 150J/cm² at -25°C operating temperature
  • Thermal Tolerance: -30°C to 380°C operation range
  • Part Name:  Jaw Crusher Plates

库存 182 件

Email
WhatsApp
分类 , , 标签 , Brand:

PRODUCT

Description

Dynamic Performance Design

  • Wave-Profil Geometry: Optimized ridges for material grip during reciprocating motion
  • Weight-Balanced Structure: Uniform thickness for reduced crusher vibration

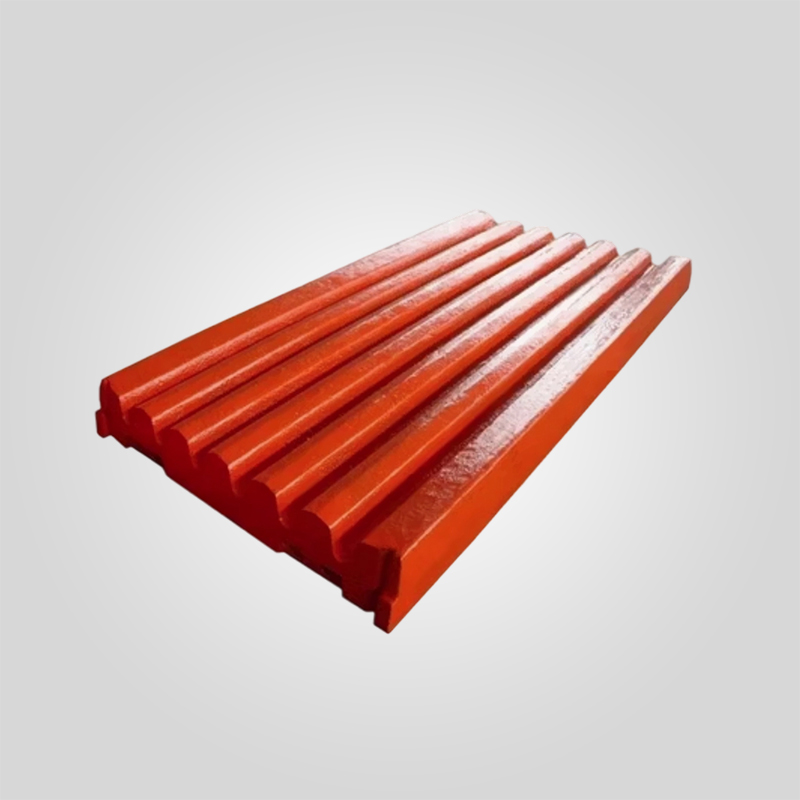

  • Red Anti-Corrosion Coating: High-visibility wear indicator system (as pictured)
  • Impact-Reinforced Corners: Strategic reinforcement at pivot stress points

Technical Specifications

  • Material: High-Performance Manganese Steel (Mn18Cr2)
  • Surface Hardness: HB220-250 (work-hardens to 580+ HB)
  • Ridge Configuration: 10 parallel crushing bars (14-18mm depth)
  • Impact Resistance: 150J/cm² at -25°C operating temperature
  • Thermal Tolerance: -30°C to 380°C operation range

Swing Plate Performance Advantages

  • 30% higher material reduction per compression cycle
  • Wave-profile enhances particle fracture efficiency
  • Red coating enables visual wear progression monitoring
  • Balanced mass reduces eccentric shaft load by 25%
  • 35% longer operational lifespan than conventional jaw crusher plates

Dynamic Crushing Features

  • Reciprocating motion optimization technology
  • Inertia-compensated weight distribution
  • Material flow channel engineering
  • Anti-slip groove geometry

Industrial Applications for Jaw Crusher Plates

  • Hard-rock mining primary crushing stations
  • Aggregate production jaw crushing systems
  • Construction demolition recycling operations
  • Iron ore processing plants
  • Quarry primary reduction systems

Manufacturing Quality Assurance

  • Computer-simulated motion analysis
  • Precision CNC-machined contact surfaces
  • Triple-phase heat treatment process
  • Ultrasonic material integrity verification
  • ISO 9001 certified production standards



Technical Parameters of Applicable Jaw Crusher

jaw size



Workshops And Warehouses

Workshops-and-warehouses2



Cross-Brand Compatible

Our aftermarket cone crusher parts are engineered to be fully interchangeable with OEM components across major brands, ensuring identical fit and function.

BrandSeriesCrusher Model
MettsoNordberg Jaw C seriesC3054，C3055，C63，C80，C96，C105，C106，C110，C116，C120，C125，C130，C140，C145，C150，C160，C200
Nordberg Bergeaud VB  SeriesVB46 ， VB57 ， VB67 ， VB83 ， VB93 ， VB105 ， VB108 ， VB0907 ， VB1008 ， VB1311
SandvickJaw Crusher CJ seriesCJ815, CJ615, CJ613, CJ612, CJ412, CJ411, CJ409, CJ211
KleemannMobicat Jaws seriesMC100R EVO，MC110R EVO ， MC110Z EVO ，MC120Z PRO，MC125Z ， MC140Z，MC160PRR
SSTR Jaws seriesSSTR1000，SSTR1100， SSTR1200， SSTR1250，SSTR1400， SSTR1600
ShanbaoJaw Crusher PE seriesPE150x250, PE250x400, PE400x600, PE500x750, PE600x900, PE750x1050, PE900x1200, PE100X1200, PE1200x1500, PE1500x1800.
Jaw Crusher PEX seriesPEX250x750, PEX250x1000, PEX250x1200, PEX300x1300
TrioCT Jaw SeriesCT1030，CT1040，CT1048，CT1252，CT2036，CT2436，CT3042，CT3648，CT4073，CT4254，CT4763，CT6080，APS40
ExtecQJ Mobile Crushers C10 ，C12，QJ241，QJ341
Allis Chalmers / SvedalaAllis Chalmers  Superior Jaw Series36 x 48 Superior，  60 x 84 Superior
Allis Chalmers STD Jaws10x 24 ，15 x 24 ， 18 x 30 Model B ， 18 x 36， 24 x 36，  25 x 36 “A-1 New，  42 x 40  A1 ，  36 x 48 New ， 42 x 48 A1 ，48×60 ， 66 x 84 A1
Svedala CJ SeriesCJ208，CJ209，CJ211，CJ408，CJ409，CJ411，CJ412，CJ612 ，CJ613，CJ615， CJ815
Svedala RT SeriesRT6090 (24X36) ， RT75105 ( 30 x 42 ) ， RT60-120 (24 x 48 ) ， RT 80-120 (32 x 48)  ， RT105-120 (42×48)   ， R10580 (1050×800)
Svedala Jawmaster Series1108HD (32 x 42) ， 1206HD  (24 x 48) ， 1208HD (32×48) ， 1211HD (44 x 48 ) ， 1312HD (46×52) ， 1513HD (52×60)
TerexJaques JW RangeJW40， JW42 ， JW45， JW55
Jaques ST RangeST36， ST42， ST47，ST48， ST54，ST60
Cedarapids JC RangeJC2236，JC3660，JC5460，JS3750，JS4552，JC5460
Cedarapids Old  Range10×16，12×16，10×20，10×24，15×24，18×24，20x25A ， 18×30 ，10×36 ，12×36，15×36 ，18×36，20×36， 24×36，25×40，32×40，12×42，16×42，27×42，42×42，36×48，
12×48，16×48，22×48，42×48，57×48，35×54，36×60，54×60，10×72
Finlay Mobile Jaw SeriesJ-960，J-1160，J-1170，J-1175，J-1480
Powerscreen PremiertrakXA300， XA400 ， XR400 ， XA400S， XR400S， Premiertrak 600 ，XA750
BL-Pegson  Premiertrack1100×650 ， 1100x650HA ， 1100x650HR ， 1100×800
BL-Pegson  Premierplant900×600 ， 1100×650 ， 1100×800
BL-Pegson Stationary Jaws24×14 ，32×18 ， 32×22， 32×06 ， 36×20 ， 36×22 ， 36×24 ， 36×25 ，42x30B ， 42x30D ， 44×26 ，44×32 ， 48×42
TelsmithTelsmith Old Jaw Range10×21，14×24，24×5，30×42，42×48
 Hydraulic Jaw Range2038, 2550, 3042,  3055,  3648, 3258,  3858,  4448,  5060
Hydra & Iron Jaw RangeH2238, H2550,  H3244,  H3450,  H4448,  H5060,  H3042,  H3055,  H3648,  H3258, H3858, ，4448IG ，5060IG,
KomatsuBR Jaw SeriesBR100JG，BR200，BR210，BR300，BR350，BR380，BR500，BR550JG，BR580
Chyi MeangPJS SeriesPJS800， PJS900，PJS1050，PJS100,PJS1100，PJR1350， PJS1260， PJS1400，PJS1500，CMNJS4836
Comec Primary Jaw CrusherP90.65， P900 ，P105.75 ， P1100 ，P1300 ，P1600
Comec Secondary Jaw CrusherS800 ，S900 ，S1000 ，S1450
Goowin BarsbySeries  5 Jaws30″x18″，42″x24″ ，42″x30″ ，36″x6″ Granulator
KruppJaw RangeERC18-14 ，EB12-10 ，EB14-11 ，EB16-12，EB20-15
KawasakiKS Series JawsKS-3624，KS-3018， KS-4230G，KS-4840，KS-6048， KD-4232G，KD-4842G
Hewitt-RobinsJaw Range10×24， 18×30 ，10×36 ，12×36 ，15×36 ，20×36 ，24×36 ，30×36 ，30×42 ，12×48 ，22×48，30×48 ，36×48，42×48， 36×50 ，12×60，30×60，， 18×30 ，10×36 ，12×36 ，15×36 ，20×36 ，24×36 ，30×36 ，30×42 ，12×48 ，22×48，30×48 ，36×48，42×48， 36×50 ，12×60，30×60，48×60，30×62
LippmannJaw series2248, 2436,  3042, 3048,  3055,  3062,  3650,  3862,  4248,  5062
ParkerJaw seriesParker40x32 ， Parker 36×10 ， Parker 38×12 Stonesizer ， Parker 20×12 ， Parker16x10 ， Parker16x5
Brown Lenox Kue-KenJaw SeriesModel 22(3 x 12) ， Model 24 (5 x 12)， Model 25 (7×12) ，Model 34 (6 x 16) ， Model 35(9 x 16)， Model 54( 8 x 24)， Model 55(10 x 24) ，Model 56 (12 x 24）Model 68 (9 x 30) ，
Model 69(12×39) ， Model 70 (15 x 30) ， Model 75S (20 x 30) ， Model 79 (8 x 36)， Model 80(10 x 36) Model 81(12 x 36)，  Model 89 (16 x 36) ， Model 90(20 x 36) ，  Model 95 (24 x 36) ，
Model 95S( 29 x 36) ， Model 104( 8 x 42) ， Model 105(10 x 42)，  Model 106 (12 x 42)， Model 106S (14 x 42) ， Mode ，107 (17 x 42) ，Model 108 (20 x 42) ， Model 110(25 x 42)  ，
Model 120 (30 x 42) ， Model 126(36 x 42) ，Model 145 (24 x 48) ， Model 150(36 x 48) ， Model 150A (40 x 48) ， Model 150s (42 x 48)， Model 160 (42 x 48) ，
Model 188 (26 x 60) Model 32 x 60 ，  Model 200 (48 x 60)
Hitachi-NakayamaNakayama Primary RangeAC1410，AC2415，AC3219，AC3219B，AC4219，AC4220，AC4220B， AC482，AC6030
Nakayama RC RangeSK3624，RC3624，RC4224，RC4228，RC4832，RC5042，RC6048，RS4032，RS4230
Hitachi Mobile JawHR240，HR420G
FintecMobile Jaw crushers1107RJ ，1108 ，542， 570 ，640
McColskeyMobile Jaw SeriesJ35 ，J40， J44， J45， J50， J40V2， J45V2 ，C50
MinyuMS Jaw SeriesMS2416 ， MS3020 ， MS3624 ， MS4226 ， MS4230 ， MS4832 ， MS4840 ， MS5432 ， MS6040 ， MS6048
MSH Jaw SeriesMSH3624 ， MSH4230 ， MSH5434
RussiaCMD/SMD Jaw SeriesСМД-741 ，СМД-108，СМД-109，СМД-110，СМД 118，СМД 111，СМД 117
KeestrackMobile Jaw SeriesB3， B4 ， B5 ， B7
AstecPioneer Standard Jaw Series10×16，10×20，10×24，15×24，10×30，18×30，8×36，9×36，10×36，13×36，15×36，18×36，20×36，24×36，26×40，30×42，36×42，31×44，35×46，10×47，21×48，42×48，24×49，
33×50，28×54，30×55
KPI-JCI Jaw Series2742 ，2650，3055，3365，4448IG，5060IG，2238H，3244H，3450H
TesabMobile Jaw Range10570, 10580,  700i,  800i, 800ie
Liming SBMLiming /Vipeak PE RangePE 400×600 ，PE 500×750 ，PE 600×900 ，PE750x1060，PE 900×1200，PE 1000×1200
Shanghai Shibang /Zenith PEW RangePEW250x1000，PEW250x1200，PEW400x600，PEW760，PEW860，PEW1100，PEW200x1300
CX RangeC6X80，C6X100，C6X110，C6X145，C6X160，C6X200，HJ98，HJ110，HJ145
Jaw Plate CorrugatedCJ SeriesCJ208，CJ209，CJ211，CJ408，CJ409，CJ411，CJ412，CJ612 ，CJ613，CJ615， CJ815
Universal EngineeringUniversal Jaw Crusher Range24×36，25x40WRB，30×42，32x42WRB，12×48，22×48，32×48，36×48，44x48WRB ，32×54 ，42×50，12×60 ，50x60WRB

*All manufacturer names, part numbers and descriptions are used for reference only. They belong to their respective OEMs.NEWREG supplies aftermarket replacement parts – independently manufactured and warranted, not OEM-originated.No affiliation with OEMs is claimed or implied.

“Authoritative Engineering Data: All critical metallurgical specifications and dimensional tolerances (e.g., ±0.05mm) are strictly governed by the master English documentation. While localized versions are provided for operational reference, the English original remains the sole binding authority for quality inspection and technical compliance.”
