ألواح الكسارة الفكية المتأرجحة البرتقالية - أداء التكسير الديناميكي

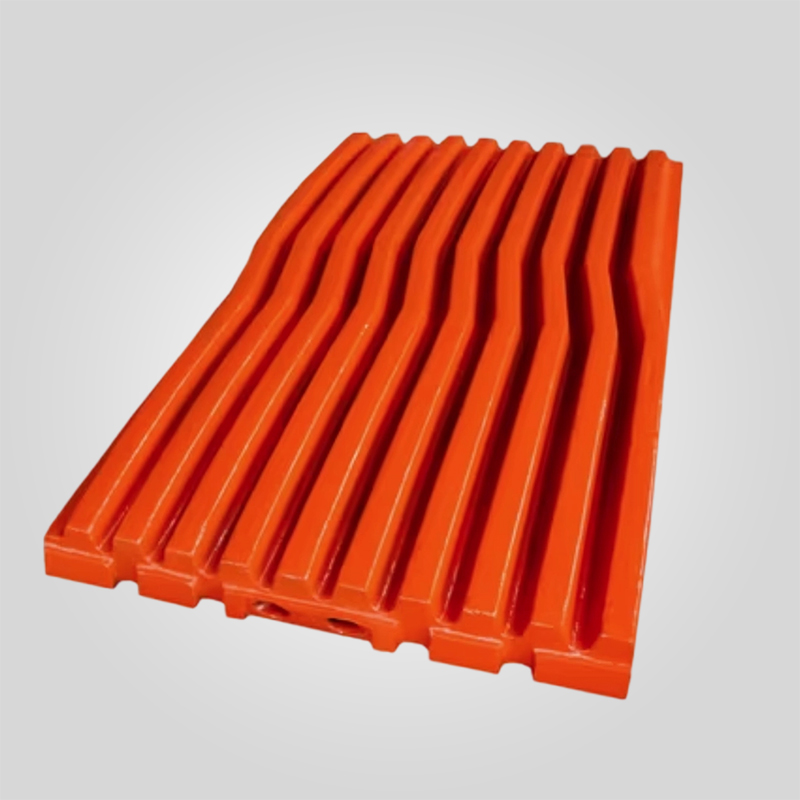

لوحة الفك المتأرجح Mn18Cr2: قالب الفك المتحرك للخدمة الشاقة

إن لوحة الفك المتأرجح (أو قالب الفك المتحرك) هو المكون الديناميكي لحجرة التكسير. يتم تثبيته مباشرةً على البيتمان الترددي (مخزون الفك)، وهو يقوم بتوصيل شوط التكسير ضد الصفيحة الثابتة. يواجه هذا المكون أشد ظروف التشغيل قسوة: التحميل بالتصادم الدوري مقترنًا بالتآكل الانزلاقي الشديد حيث يتم دفع المواد إلى أسفل.

نقوم بتصنيع ألواح الفك المتأرجح باستخدام ASTM A128 درجة C (Mn18Cr2) الفولاذ عالي المنغنيز ASTM A128 (Mn18Cr2). تم اختيار هذه السبيكة خصيصًا لخصائص تصلب العمل. وفي حين أن الصلابة الأولية تبلغ حوالي 220 HBW (لمنع التشقق تحت الصدمات)، فإن السطح يتصلب بسرعة إلى أكثر من 500 HBW عند الصدم، مما يشكل طبقة مقاومة للتآكل تفوق الصلب Mn13 القياسي بمقدار 30%.

المواصفات الفنية

تحليل الأداء: تحسين التكسير الديناميكي

• ميزان القصور الذاتي: يتم سبك ألواحنا بتفاوت وزن دقيق (±2%) لضمان بقاء مجموعة البيتمان متوازنة. يتسبب الفك المتأرجح غير المتوازن في حدوث اهتزاز مفرط، مما يؤدي إلى تدمير المحامل الرئيسية.
• ملف تعريف مضاد للانزلاق: صُممت الحواف "Wave-Profile" بزاوية ارتشاف محسوبة. تمسك هذه الهندسة بالحصى النهري الأملس أو الصخور الملساء أو الصخور المكسوة بالبلاطات مما يمنعها من الخروج من الحجرة (تأثير الذرة المنبثقة).

التشخيص والصيانة الميدانية: منع تلف البيتمان

[نصيحة احترافية] ستؤدي لوحة الفك المتأرجح المفكوكة إلى تدمير واجهة البيتمان (إصلاح $20k+).

1. صوت "الطقطقة": إذا سمعت صوت طقطقة معدنية أو صوت طرق أثناء السحق، فهذا يعني أن الفك القالب مفكوك. توقف على الفور وأحكم ربط براغي الوتد.

2. حالة الدعم: على عكس الفك الثابت، يتحرك الفك المتأرجح. إذا انهارت مادة التبطين (الإيبوكسي أو الزنك)، فسوف تنثني اللوحة وتتشقق. افحص الدعامة أثناء كل تغيير للبطانة.

3. ملابس قابلة للارتداء على الوجهين: تمامًا مثل اللوحة الثابتة، يتآكل الفك المتأرجح أكثر من غيره في الطرف السفلي (التفريغ). اقلبها 180 درجة عندما تتآكل الأسنان السفلية 50% لمضاعفة عمرها الافتراضي.

أفضل ممارسات التثبيت

1. إعداد السطح: يجب أن يكون وجه البيتمان نظيفاً تماماً. قم بإزالة كل مركب الدعم القديم. أي بقع عالية سوف تتسبب في تشقق اللوحة الجديدة تحت الحمل.
2. تسلسل الشد: أحكم ربط مسامير الإسفين بنمط نجمة. أعد إحكام ربطها بعد 4 ساعات و24 ساعة من التشغيل، حيث أن البطانة سوف "تستقر" على عمود الدوران.
3. فجوة صفيحة الخد: تأكد من وجود فجوة صغيرة (3-5 مم) بين جانب صفيحة الفك وألواح الخد للسماح بالتمدد الحراري.

المعلمات الفنية للكسارة الفكية القابلة للتطبيق

الورش والمستودعات

إخلاء المسؤولية عن التوافق عبر العلامات التجارية

تم تصميم قطع غيار كسارات ما بعد البيع الخاصة بنا لتكون قابلة للتبديل تمامًا مع مكونات المعدات الأصلية (على سبيل المثال، سلسلة Metso C، وسلسلة Sandvik CJ). تُستخدم جميع أسماء الشركات المصنعة وأرقام القطع والأوصاف لأغراض مرجعية فقط. توفر شركة NEWREG قطع غيار مصنعة بشكل مستقل وليست تابعة لمصنِّع المعدات الأصلية.
