ألواح تبديل الكسارة الفكية: هندسة الصمامات الهيكلية المثالية مع سبائك الفولاذ 46MnSiB

لوحة تبديل الكسارة الفكية: ميكانيكا الصمامات الإنشائية وميكانيكا الصمامات الإنشائية، ومعادن 46MnSiB، وديناميكيات نقل الأحمال

في حركية الكسارة الفكية أحادية التبديل، تؤدي لوحة التبديل وظيفة مزدوجة تمثل مفارقة هندسية معقدة: يجب أن تكون صلبة بما يكفي لنقل ما يصل إلى 4000 كيلو نيوتن من قوة التكسير من رجل الحفرة غريب الأطوار إلى كتلة التفاعل، ومع ذلك يجب أن تكون هشة بما يكفي لتنفصل في الحال عندما تواجه حجرة التكسير مواد غير قابلة للتكسير (حديد التكسير). إنه، بحكم تعريفه، صمام هيكلي معاير. يؤدي فشل الكسر عند التحميل المحسوب بدقة إلى تشوه بلاستيكي كارثي للعمود اللامركزي، أو محامل محطمة، أو شقوق في مجموعة الإطار الرئيسي - وهي إصلاحات يمكن أن تكلف 20 ضعف سعر صفيحة التبديل نفسها.

يحلل هذا الملف الفني الهندسة الكامنة وراء ألواح التبديل عالية الأداء المصنوعة من سبائك الفولاذ 46MnSiB. سوف نتجاوز الأوصاف السطحية لاستكشاف ترايبولوجيا مقاعد التبديل، وملامح المعالجة الحرارية المطلوبة للتحكم في الفشل، ودقة الأبعاد اللازمة للحفاظ على دقة الإعدادات الجانبية المغلقة (CSS).

ميكانيكا "الصمامات الهيكلية"

تعمل صفيحة التبديل في ظل نظام إجهاد انضغاطي عالي الدورة مقترنًا بالاحتكاك المتداول في نهاياتها. أثناء التشغيل العادي، تعمل الصفيحة كرافعة، حيث تقوم بتحويل الحركة الدورانية للعمود اللامركزي إلى حركة خطية ترددية للفك المتأرجح. ومع ذلك، تعتمد وظيفة السلامة الخاصة بها على مبدأ التواء أويلر أو حدود إجهاد القص الخالص.

على عكس ألواح الحديد الزهر المستخدمة في الماكينات القديمة والتي تتعطل عن طريق الكسر الهش في كثير من الأحيان في وقت مبكر جدًا أو متأخر جدًا، فإن سبائك الصلب 46MnSiB توفر الألواح نقطة خضوع يمكن التنبؤ بها. يتم تصميم الهندسة باستخدام تحليل العناصر المحدودة (FEA) لتحديد منطقة تركيز إجهاد محددة. عندما يتجاوز الحمل الانضغاطي "حد التشغيل الآمن" (عادةً ما يتم تعيينه عند 120% من قوة التكسير القصوى المقدرة للكسارة)، تنحني المادة وتنثني اللوحة أو تنفصل. يؤدي ذلك إلى فصل نظام المحرك عن الفك في الحال، مما يؤدي إلى تبديد الطاقة الحركية وحماية المكونات الرأسمالية باهظة الثمن.

تعتمد موثوقية هذه الوظيفة كليًا على الاتساق المعدني. يمكن أن يؤدي الاختلاف في صلابة المادة بمقدار 5 HRC فقط إلى تغيير نقطة الفشل بمئات الكيلونيوتن، مما يجعل وظيفة الأمان عديمة الفائدة.

علم المواد: لماذا 46MnSiB سبائك الصلب 46MnSiB؟

إن اختيار 46MnSiB (فولاذ البورون والمنغنيز) على الفولاذ الكربوني القياسي (مثل Q235 أو A36) أو حديد الزهر الرمادي مدفوع بالحاجة إلى قوة شد عالية وقابلية تصلب.

• تعزيز البورون: تزيد إضافة كميات ضئيلة من البورون (0.0005-0.003%) من صلابة الفولاذ بشكل كبير دون الحاجة إلى عناصر السبائك باهظة الثمن مثل الموليبدينوم. يتيح ذلك الحصول على بنية مارتينسيتية موحدة بعد التبريد.
• تآزر المنغنيز/السيليكون: يعمل المنجنيز (حوالي 1.0-1.3%) كمقوٍ للمحلول الصلب، بينما يعمل السيليكون على تحسين قوة الخضوع وحد المرونة. ويضمن هذا المزيج عدم تشوه الصفيحة بلاستيكياً (الانحناء) تحت أحمال التكسير العادية، مما يحافظ على صلابة الصفيحة.
• ملف المعالجة الحرارية: تخضع الصفيحة الخام لعملية التسقية والتلطيف (Q&T) لتحقيق قوة شد أساسية تبلغ ≥ 1200 ميجا باسكال. ومع ذلك، تخضع الأطراف (نهايات الدرفلة) لعملية ثانوية التصلب بالحث الحثي عالي التردد. يؤدي ذلك إلى حالة صلابة السطح من HRC 52-56 عند نقاط التلامس لمقاومة التآكل والتآكل الكاشطة ضد مقاعد المفاتيح، بينما يظل القلب أكثر ليونة قليلاً (HRC 48-52) لمنع التشقق الناتج عن التعب تحت الاهتزاز العادي.

دقة التصنيع وسلامة السطح

تحدد دقة أبعاد لوحة التبديل بشكل مباشر إعداد تفريغ الكسارة وكفاءتها الميكانيكية. ويترجم التباين في الطول بمقدار 2 مم إلى تحول كبير في CSS ونسبة التخفيض.

القطع باللهب مقابل التصنيع الآلي:
وغالبًا ما يتم قطع الألواح منخفضة التكلفة باللهب بدون معالجة لاحقة. ويترك ذلك منطقة متأثرة بالحرارة (HAZ) عند الحواف حيث يكون المعدن هشًا وعرضة للتشقق الدقيق. ينطوي بروتوكول التصنيع الخاص بنا على قطع باللهب يتم التحكم فيه بالكمبيوتر متبوعًا بالطحن باستخدام الحاسب الآلي لإزالة منطقة التأثر الحراري بالكامل. ويضمن ذلك خلو هندسة الحواف من رافعات الإجهاد الحراري.

واجهة مقعد التبديل:
تتدحرج أطراف صفيحة التبديل على مقاعد التبديل (الوسائد). هذه منطقة تلامس متدحرجة غير مشحمة أو شبه مشحمة. يجب التحكم في الصقل السطحي لأطراف لوحة التبديل من أجل رع 1.6 ميكرومتر أو أفضل. يعمل السطح الأكثر خشونة كملف، مما يؤدي إلى تآكل سريع لمقاعد التبديل البرونزية أو الفولاذية. علاوةً على ذلك، يتم تشكيل نصف قطر طرف صفيحة التبديل آليًا وفق تفاوت صارم (عادةً ما يكون -0.1 مم إلى -0.3 مم بالنسبة لنصف قطر المقعد) لضمان التلامس الخطي بدلاً من التلامس النقطي، وتوزيع الحمل بالتساوي على عرض الكسارة.

المعالجة السطحية ومقاومة الإجهاد

ولمكافحة بدء التشققات الناتجة عن الإجهاد، تخضع الصفائح إلى تقشير الطلقات بعد المعالجة الحرارية. من خلال قصف السطح بالطلقة الفولاذية، نستحث إجهادًا انضغاطيًا متبقيًا في الطبقة السطحية. تعيق هذه الطبقة الانضغاطية فتح الشقوق الدقيقة تحت أحمال الشد (التي تحدث على الجانب السفلي من الصفيحة أثناء شوط الارتداد).

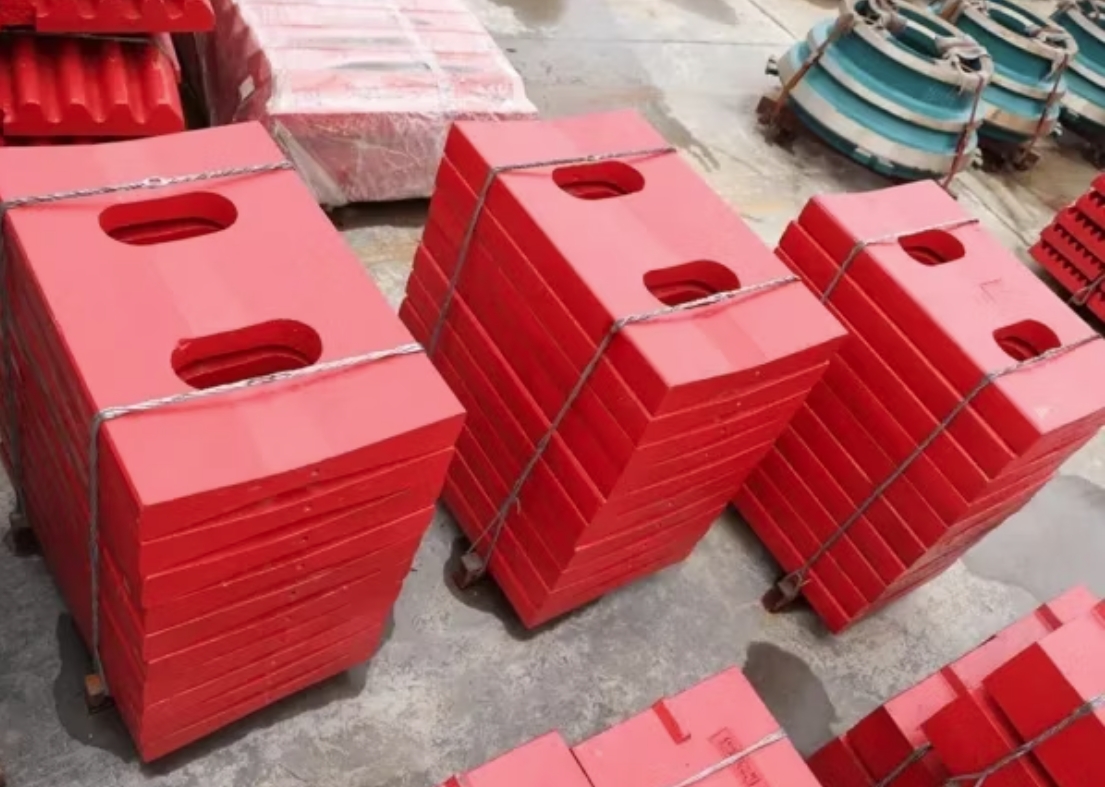

إن الطلاء "الصدأ-البني" الظاهر في صور المنتج عبارة عن طلاء تمهيدي متخصص من الأكسيد. بينما يتم صقل أطراف الدرفلة حتى المعدن العاري للتركيب، يتم طلاء جسم الصفيحة لمنع التآكل أثناء التخزين والتشغيل. يمكن أن تعمل حفر التآكل العميقة كمركزات إجهاد، مما قد يؤدي إلى خفض نقطة كسر الحمل الزائد بشكل غير متوقع.

بيانات المواصفات الفنية

التوافق والتخصيص

تصميم لوحة التبديل عالمي من حيث المبدأ ولكنه محدد للغاية في الهندسة. نقوم بالتصنيع وفقًا لمواصفات مصنعي المعدات الأصلية للعلامات التجارية الرئيسية للكسارات، ولكننا نقدم أيضًا أطوال "تعويض الشيم".

• أطوال قياسية: يطابق رقم جزء OEM تماماً لإعدادات المصنع.
• أطوال ناقص/زائد الطول: نحن نوفر الألواح بزيادات ± 5 مم أو ± 10 مم. مع تآكل مقاعد التبديل وقوالب الفك، ينفتح CSS. يسمح تركيب لوحة تبديل أطول قليلاً للمشغلين بالعودة إلى إعداد التفريغ الأصلي دون الوصول إلى الحد الأقصى لنظام ضبط الوتد.
• تغطية النموذج: متوافق مع سلسلة Metso C-Series (C100، C120، C160)، وسلسلة Sandvik CJ، ووحدات Terex/Pegson.

تحليل الأسباب الجذرية: لماذا تفشل اللوحات الرخيصة

غالبًا ما يكشف التدقيق المعدني لألواح ما بعد البيع الفاشلة عن "الفصل النطاقي" - طبقات متفاوتة الصلابة ناتجة عن الدرفلة غير الصحيحة للبلاطة الفولاذية. وتحت الاهتزازات عالية التردد للكسارة (حوالي 250-300 دورة في الدقيقة)، تنفصل هذه الأشرطة. هناك مشكلة شائعة أخرى هي التقصف الهيدروجيني. إذا لم تتبع عملية الطلاء أو التخليل عملية إزالة التقصف، فإن ذرات الهيدروجين المحتجزة في البنية الشبكية تتسبب في انكسار الصفيحة تحت أحمال منخفضة تصل إلى 501 تيرابايت 3 تيرابايت من السعة المقدرة، مما يتسبب في حدوث تعطل غير ضروري.

نصيحة المهندس العمليات الميدانية والصيانة

[الخيار ب: نصيحة مؤيدة] - أهمية "المقعد" الحرجة:
لا يمكنني التأكيد على ذلك بما فيه الكفاية: لا تقم أبدًا بتركيب لوحة تبديل جديدة في مقاعد التبديل البالية أو التالفة. لقد رأيت مشغلين يستبدلون الصفيحة المقطوعة ولكنهم يتجاهلون المقعد المقطوع. ينشئ المقعد التالف "نقاط التقاط" عالية الاحتكاك بدلاً من سطح دحرجة أملس. هذا يجبر لوحة التبديل على الانحناء بدلاً من التدحرج، مما يؤدي إلى إدخال لحظات انحناء لم يتم تصميمها من أجلها. والنتيجة؟ تنفصل اللوحة الجديدة في غضون 48 ساعة. افحص دائمًا المقاعد؛ إذا كانت هناك نتوءات أو بقع مسطحة، استبدلها باللوحة.

[الخيار ج: مقتطف الحالة الميدانية] - مؤشر الضوضاء:
في زيارة حديثة لاستكشاف الأعطال وإصلاحها إلى ساحة إعادة التدوير، كانت الكسارة تصدر صوت "طقطقة" عالية عند شوط العودة. افترض المشغل أن السبب هو نابض قضيب الشد. لم يكن كذلك. كانت صفيحة التبديل قد تآكلت بطول 4 مم، وتغيرت هندسة الصفيحة مما تسبب في فقدان طرف التبديل الاتصال بالمقعد للحظات ثم ارتطامها مرة أخرى في مكانها. ترسل هذه الصدمة الصدمية موجات إجهاد إلى عمود التبديل. قمنا باستبدال الصفيحة والمقاعد، وانخفضت مستويات الاهتزاز على الإطار الرئيسي بمقدار 40%. قم بقياس طول صفيحة التبديل أثناء تغيير البطانة؛ إذا كانت متآكلة أكثر من 3-5 مم، فقم بإلغائها.

الخاتمة

صفيحة التبديل هي حارس السلامة الهيكلية للكسارة. وهي تتطلب عملية تصنيع تحترم الخط الدقيق بين القوة والتضحية. من خلال استخدام سبيكة 46MnSiB، والتصنيع الدقيق باستخدام الحاسب الآلي باستخدام الحاسب الآلي، وبروتوكولات المعالجة الحرارية الصارمة، نضمن أن يؤدي هذا المكون واجبه: نقل الطاقة بكفاءة كل يوم، ولا يتعطل بشكل متوقع إلا عند الضرورة القصوى لإنقاذ ماكينتك.
