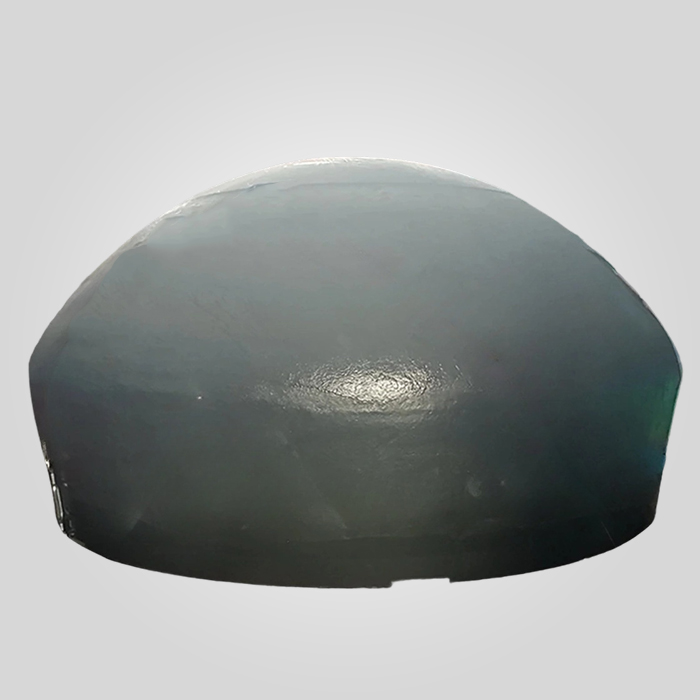

غطاء العنكبوت سلسلة KB، كسارة مخروطية الجزء 4350760

إدارة الجيجا جول من الطاقة المؤثرة: الدور الحاسم للغطاء العنكبوتي KB63-89

إن إسقاط صخرة تزن 4 أطنان من ارتفاع ثلاثة أمتار في الكسارة الدورانية الأولية يولد طاقة حركية هائلة يجب امتصاصها على الفور. إن خط الدفاع الأول ضد هذه القوة التدميرية ليس المقعرة أو الوشاح، ولكن غطاء العنكبوت. بالنسبة لمشغلي الكسارات الدورانية سلسلة KB 63-89، فإن السلامة الهيكلية للبند 4350760 (الغطاء الواقي) هي الحاجز الوحيد الذي يقف بين التشغيل الروتيني والفشل الكارثي لمجموعة محور العنكبوت.

يؤدي حتمًا تجاهل ملامح التآكل لهذا المكوّن الذي يبلغ وزنه 7,344 كجم إلى تآكل ركيزة ذراع العنكبوت. وبمجرد تآكل المعدن الأصلي لمجموعة العنكبوت، ترتفع تكاليف الإصلاح من سعر الاستبدال البسيط للسبك إلى مئات الآلاف من الدولارات في وقت التعطل، والتشغيل الآلي في الموقع، واللحام الهيكلي. يستكشف هذا التحليل الفني علم المعادن، وبروتوكولات التركيب، وإدارة دورة حياة أغطية العناكب العنكبوت شديدة التحمل المصممة لأقسى تطبيقات الصخور الصلبة.

المواصفات الفنية: تجميع KB63-89

إن غطاء العنكبوت KB63-89 عبارة عن صب متجانسة ضخمة. يلزم توخي الدقة في موازنة الكتلة وتفاوت الأبعاد لضمان استقراره بشكل صحيح على محور العنكبوت دون إحداث ارتفاعات ضغط.

الاختيار المعدني: لماذا Mn18Cr2 هو معيار الصناعة

غالبًا ما تتساءل فرق المشتريات عن مجموعة متنوعة من خيارات المواد المتاحة لـ أجزاء الكسارة المخروطية. في حين أن Mn13 (حديد هادفيلد) كان المعيار التاريخي، فإن دوائر التكسير الأولية الحديثة - التي تتعامل مع الجرانيت والبازلت والتاكونيت - تتطلب أداءً فائقًا.

فيزياء تصلب العمل

يعمل غطاء العنكبوت في منطقة ذات صدمات عالية ولكن ذات تآكل معتدل. تستلزم هذه البيئة الترايبولوجية المحددة استخدام فولاذ المنجنيز الأوستنيتي. عند الصدم، تخضع الطبقة السطحية من سبيكة Mn18Cr2 للتحول الطوري من الأوستينيت إلى المارتينسيت. ويؤدي ذلك إلى صلابة سطحية تتجاوز 500 HBW، بينما يظل القلب مطيلًا (حوالي 220 HBW) لامتصاص الصدمات دون حدوث تشقق.

مقارنة درجة المواد

• Mn13 (ASTM A128 Gr A): مناسب لتطبيقات الحجر الجيري الأكثر ليونة. في الصخور الصلبة، قد يتآكل قبل الأوان لأنه يفتقر إلى الصلابة الأولية لمقاومة التشقق قبل أن يبدأ تأثير التصلب في العمل.
• Mn18Cr2 (ASTM A128 Gr C): التوازن الأمثل. تزيد إضافة الكروم 2% من قوة الخضوع والصلابة الأولية. ويمنع ذلك تأثير "التفتت" حيث يتدفق المعدن تحت الصدمات، مما قد يؤدي إلى تشويش خلوص ذراع العنكبوت.
• Mn22Cr2: محجوز للتطبيقات شديدة الإجهاد. وعلى الرغم من أنه يوفر أطول عمر تآكل، إلا أن زيادة محتوى المنجنيز يرفع التكلفة ويتطلب ضوابط دقيقة في المعالجة الحرارية لتجنب الهشاشة.

بروتوكول التصنيع: تحدي الصب الثقيل

يتطلب صب مكون واحد بوزن 7.3 طن قدرات مسبك متطورة. تكون عملية التصلب لمثل هذه الكتلة الكبيرة من فولاذ المنجنيز عرضة للفراغات الانكماشية وترسيب الكربيد إذا لم يتم التحكم فيها بدقة.

المعالجة الحرارية والتبريد بالماء

الخطوة الحاسمة في تصنيع الصنف 4350760 هي عملية التلدين بالمحلول. يجب تسخين الصب إلى ما يقرب من 1050 درجة مئوية - 1100 درجة مئوية وتثبيته لمدة محسوبة على أساس الجزء الأكثر سُمكًا من الغطاء (عادةً ساعة واحدة لكل بوصة من السُمك). بعد ذلك، يجب إخماده بسرعة بالماء. إذا تجاوز تأخير التبريد 30 ثانية، يحدث ترسيب كربيد عند حدود الحبيبات مما يؤدي إلى هشاشة الصب الذي يمكن أن يتحطم تحت أول تأثير للحمل الصخري.

نضمن خضوع كل غطاء عنكبوت لاختبار الموجات فوق الصوتية من المستوى الثاني (UT) للتحقق من خلو الأجزاء الثقيلة القريبة من عروات الرفع والمحور المركزي من مسامية الانكماش الداخلي.

استراتيجيات التركيب والصيانة

يعد استبدال غطاء العنكبوت KB63-89 حدث صيانة كبير ينطوي على عمليات تركيب ثقيلة. إن ضمان إجراء التركيب بشكل صحيح أمر حيوي لسلامة الطاقم وطول عمر الماكينة.

1. تأثير "الصندوق الصخري"

غالبًا ما يتضمن تصميم غطاء العنكبوت جيوبًا أو أضلاعًا تهدف إلى احتجاز الخام. وهذا أمر مقصود. وتشكل الصخور المحتجزة طبقة ذاتية التكوين، مما يعني أن الصخور تصطدم بالصخور بدلاً من المعدن. عند فحص الغطاء البالي، تحقق من أن هذه الجيوب تحتفظ بالمواد. إذا كانت تغسل، فقد يحتاج مسار الخام أو محاذاة أنبوب التغذية إلى تعديل لتحسين حماية القاع الميت.

2. إعداد سطح التزاوج

قبل إنزال الغطاء الجديد الذي يبلغ وزنه 7,344 كجم على العنكبوت، يجب تنظيف سطح التزاوج على محور العنكبوت حتى يصبح معدنًا مكشوفًا. يجب طحن أي بقع مرتفعة موضعية ناتجة عن التآكل أو التآكل السابق. نوصي بوضع طبقة من مركب الإيبوكسي الداعم شديد التحمل أو القار بين الغطاء والعنكبوت. يملأ ذلك الثغرات المجهرية، مما يمنع الغطاء من "التصادم" أو التحرك تحت الحمل، وهو السبب الرئيسي لبراغي التثبيت المنفصلة.

3. شد البراغي والحماية

تتعرض براغي تثبيت غطاء العنكبوت لقوى القص. يجب ربطها بقيم محددة من الشركة المصنعة للمعدات الأصلية (راجع دليل الماكينة الخاص بك، وعادةً ما تتطلب مفاتيح عزم دوران هيدروليكية لهذا الحجم). والأهم من ذلك، يجب أن تكون رؤوس البراغي مغطاة أو مدفونة في سدادات من السيليكون/المطاط. إذا كانت رؤوس البراغي معرضة لتيار الخام، فسوف تتآكل في غضون أسابيع، مما يجعل إزالة الغطاء خلال فترة الصيانة التالية أمرًا بالغ الصعوبة ويتطلب رزًا حراريًا.

إدارة دورة الحياة: متى يتم الاستبدال

يجب أن يكون الفحص البصري لغطاء العنكبوت جزءًا من مسار الصيانة الوقائية الأسبوعية. ومع ذلك، فإن رؤية الغطاء أثناء تشغيل الكسارة أمر مستحيل، وغالبًا ما تكون رؤيته أثناء توقفها معرقلة بالمواد.

مؤشرات التآكل الرئيسية:

• انتقال واقي الذراع: افحص نقطة الانتقال حيث يلتقي غطاء العنكبوت بواقيات ذراع العنكبوت. إذا ظهرت خطوة أو فجوة هنا، فإن التدفق المضطرب سيسرع من تآكل واقيات الذراع.
• تشوه عروة الرفع: إذا بدأت عروات الرفع في التآكل، فخطط لاستبدالها على الفور. فأنت لا تريد أن تصل إلى مرحلة تكون فيها العروات ضعيفة، مما يجعل إزالة الوزن البالغ وزنه 7 أطنان أمرًا خطيرًا.
• من خلال الثقوب: يعد أي خرق في الصب يكشف فولاذ محور العنكبوت معيارًا من معايير الفشل الحرجة. الاستبدال الفوري إلزامي.

سلسلة التوريد والخدمات اللوجستية لقطع الغيار الثقيلة

يتطلب نقل مكوّن يتجاوز وزنه الإجمالي 7 أطنان خدمات لوجستية متخصصة. على عكس بطانات الكسارة المخروطية الأصغر، لا يمكن نقل غطاء العنكبوت ببساطة على منصات نقالة. فهو يتطلب حاملًا فولاذيًا مخصصًا للنقل لمنع تلف الجانب السفلي المشغول آليًا.

بصفتك الشركة المصنعة لأجزاء الكسارةفإننا نقدم وثائق شاملة مع كل غطاء عنكبوت KB63-89. ويشمل ذلك شهادة مادة 3.1 توضح بالتفصيل التركيب الكيميائي (C، Mn، Si، Cr، P، S) وتقرير فحص الأبعاد للتحقق من هندسة التركيب. من خلال تخزين المسبوكات شبه المصنعة، يمكننا تقليل الوقت اللازم لتخزين هذه المكونات ذات المسار الحرج، مما يضمن تقليل مخاطر نفاذ المخزون الممتد في موقع المنجم الخاص بك.

بالنسبة لعمليات معالجة الكوارتزيت عالي الكشط أو حصى النهر، يمكننا تخصيص الصب بشكل أكبر من خلال إضافة طبقات تراكبية صلبة في مناطق التآكل العالية، على الرغم من أنه بالنسبة لمعظم التطبيقات، توفر خصائص تصلب العمل ل Mn18Cr2 الأداء الأكثر اقتصادية من حيث التكلفة لكل طن.
