مركز رأس الكسارة المخروطية HP3 N82404330

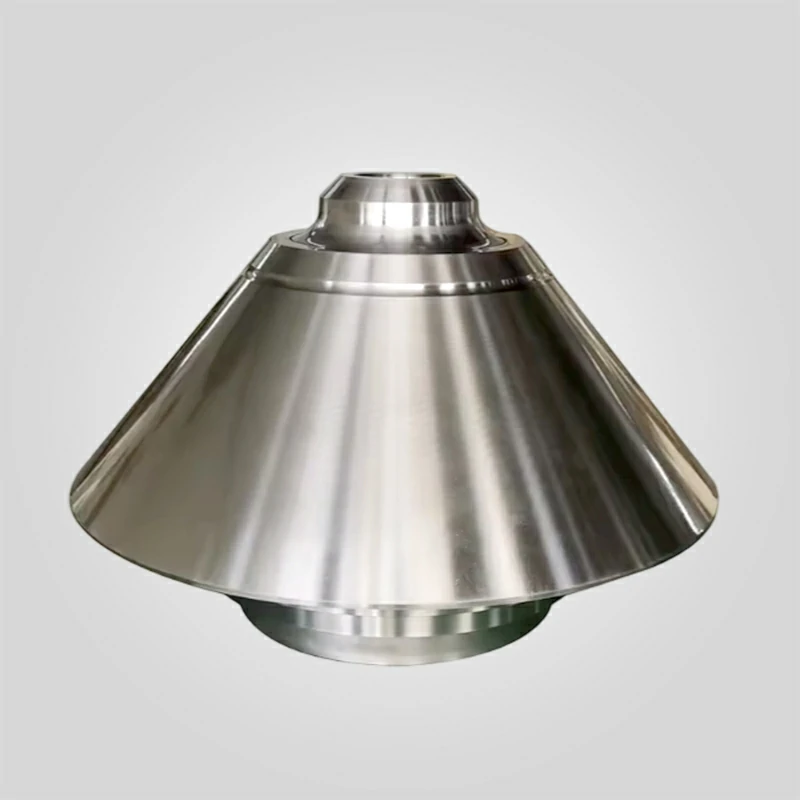

مركز رأس الكسارة المخروطية Metso Nordberg HP3 (رأس مخروطي)

إن المركز الرئيسي (يُعرف أيضًا باسم الرأس المخروطي أو جسم الرأس) هو الصب الهيكلي المركزي للكسارة المخروطية Metso Nordberg HP3.
إنها الواجهة الحرجة التي تنقل الطاقة الهيدروليكية من العمود الرئيسي إلى بطانات التكسير.
على عكس أجزاء التآكل (الوشاح) الذي يغطيه، يعتبر مركز الرأس مكونًا دائمًا مصممًا لمقاومة الإجهاد عالي الدورة.
كمتخصص مورد قطع غيار الكسارات، نقوم بتصنيع رؤوس HP3 وفقًا لمعايير معدنية صارمة لمصنعي المعدات الأصلية، مما يضمن ملاءمة دقيقة للتداخل تمنع أحداث "دوران الرأس" الكارثية.

مزايا الهندسة والتصنيع الأساسية

يمكن أن يؤدي فشل مركز الرأس إلى تدمير بطانة التجويف والعمود الرئيسي.
تعطي عملية التصنيع لدينا الأولوية للصلابة الهيكلية والدقة الهندسية.

• علم المعادن الإنشائي: طاقم العمل من الفولاذ المصبوب ASTM A148 درجة 90-60 (ليس المنجنيز).
  نحن نستخدم عملية تفريغ الغاز بالتفريغ لإزالة المسامية الداخلية، مما يضمن تحمل الرأس لقوة التكسير البالغة 250 كيلو وات دون حدوث تشقق تحت الحمل.
• التلدين لتخفيف التوتر: تخضع كل عملية صب لدورة تطبيع كاملة لتخفيف إجهادات الصب المتبقية.
  ويضمن ذلك أن يحافظ الرأس على تركيزه وملاءمته للتداخل على مدار سنوات من التدوير الحراري (التشغيل عند درجة حرارة زيت تتراوح بين 40 درجة مئوية و60 درجة مئوية).
• مقعد كروي دقيق: سطح المحمل الجانبي السفلي مطحون باستخدام الحاسب الآلي حتى يصبح مرآة نهائية (Ra 0.8 ميكرومتر) وفُحصت لملامسة 100%.
  هذه الدقة ضرورية للحفاظ على إسفين الزيت الهيدروديناميكي الذي يفصل الرأس عن بطانة التجويف.

المواصفات الفنية

يوضح الجدول التالي المعلمات الهندسية لرؤوس الاستبدال HP3 الخاصة بنا، مما يضمن التوافق التام مع مجموعات OEM.

تشخيص الأداء والصيانة

لزيادة عمر قطع غيار الكسارة، يلزم إجراء فحص منتظم لمركز الرأس أثناء كل عملية تغيير للبطانة.

• فحص المقعد الكروي: افحص السطح الكروي السفلي للتأكد من عدم وجود خدوش أو "ازرقاق" (تغير اللون بالحرارة).
  يشير ذلك إلى فشل التشحيم أو بطانة التجويف البالية.
  نصيحة: استخدم دائماً معجون أزرق بروسي للتحقق من نمط التلامس مقابل بطانة المقبس؛ يجب أن يظهر >80% تلامس.
• منطقة جلوس الوشاح: افحص السطح المخروطي بحثاً عن وجود "تآكل" أو درجات.
  إذا كان الوشاح يتحرك على الرأس، فسوف يتآكل أخدود في الفولاذ.
  إذا تجاوز التآكل 1-2 مم، يجب إعادة لحام الرأس وتشكيله آليًا لمنع تشقق الوشاح الجديد.
• حالة التجويف: يجب أن يكون التجويف الداخلي خاليًا من علامات التسجيل الرأسية.
  يشير التثقيب إلى أن الرأس قد دارت على العمود الرئيسي، مما أدى إلى تدمير التداخل.

ملاحظة تركيب الخبراء

التمدد الحراري المطلوب: يتم تركيب مركز الرأس HP3 عن طريق تركيب متداخل.
يجب أن تقوم بتسخين الرأس بشكل موحد (باستخدام حمام زيت أو سخان حثي) إلى ما يقرب من 80 درجة مئوية - 100 درجة مئوية فوق درجة الحرارة المحيطة لتوسيع التجويف قبل إسقاطه على العمود الرئيسي.
لا تستخدم مطرقة ثقيلة أبداً لإجبار الرأس على النزول لأسفل، حيث سيؤدي ذلك إلى تلف سطح عمود الدوران الدقيق ويؤدي إلى فشل التشغيل.

حماية السلامة الأساسية للكسارة
اتصل بفريقنا الهندسي اليوم للتحقق من توافر مخزون مركز رأس Metso HP3.
