400.0435-001 400.0435-001 صفيحة فك متحركة لقطع غيار ساندفيك CJ615 JM1511 | قطع غيار M1 متوسطة الدقة M1

نظرة عامة على المواصفات الفنية

المزايا الأساسية: مصمم هندسيًا لـ Sandvik CJ615 / JM1511

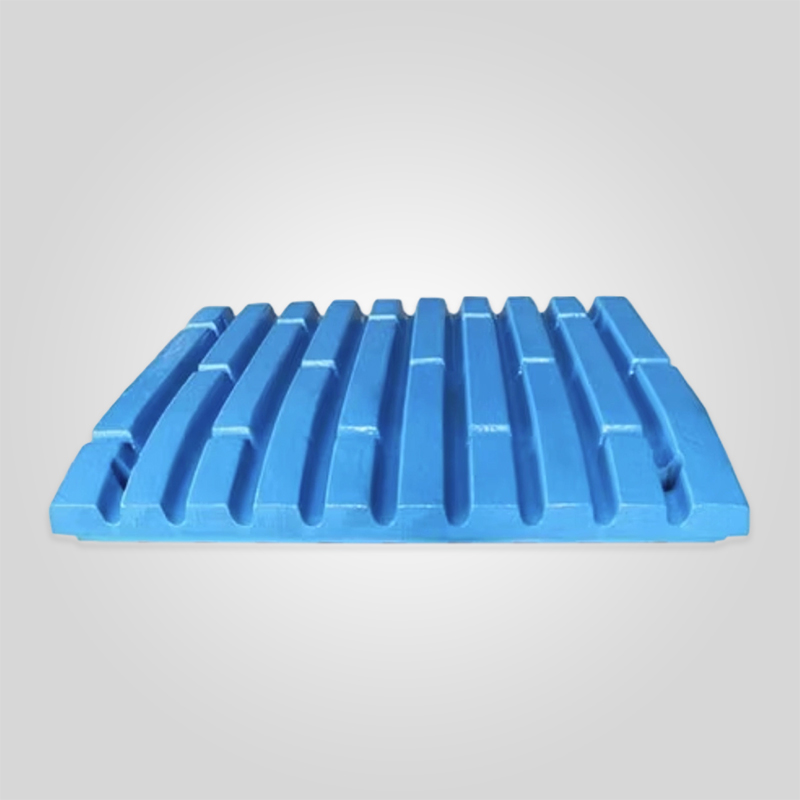

صفيحة الفك المنقولة 400.0435-001 هي مكون تآكل متخصص مصمم للكسارة الفكية Sandvik CJ615 (JM1511). يوفر هذا المتغير "المتوسط عالي الدقة" (متوسط الشدة) توازنًا استراتيجيًا بين الإنتاجية القوية للألواح الخشنة والتحكم في تحديد حجم المنتج للألواح الدقيقة.

صُمم هذا الجزء المصبوب من فولاذ المنجنيز العالي من الدرجة M1 للتعامل مع مواد التغذية عالية التأثير. وتوفر سبيكة M1 ليونة ممتازة، مما يمنع حدوث فشل كارثي أو تكسير تحت الأحمال الضاغطة الشديدة النموذجية لمراحل التكسير الأولية. يضمن شكل السن "الأوسط" الحفاظ على زوايا الارتشاف المثلى حتى مع تآكل اللوح.

دقة التصنيع والمعادن الدقيقة

لتلبية متطلبات إنتاج الركام الحديث، يتم تصنيع قطع غيار الكسارات لدينا باستخدام تقنيات متقدمة:

• عملية الصب بالعملية V: تضمن هذه الطريقة دقة عالية في الأبعاد وتشطيباً سطحياً فائقاً مقارنةً بالصب الرملي التقليدي، مما يضمن بقاء شكل السن حاداً ومحدداً.
• التلدين لتخفيف التوتر: تعمل المعالجة الحرارية بعد الصب على تخفيف الضغوط الداخلية المتبقية، مما يضمن احتفاظ الصفيحة بشكلها أثناء الشحن والتركيب.
• أسطح جلوس مشكّلة آلياً: تم تشكيل الجزء الخلفي من اللوحة باستخدام الحاسب الآلي لضمان التلامس الكامل مع حامل الفك المتحرك، مما يمنع التحميل النقطي الذي يمكن أن يتلف الإطار الرئيسي للكسارة.

تحسين الأداء: ميزة "HD المتوسطة"

يعد اختيار التشكيل الجانبي الصحيح للأسنان أمرًا بالغ الأهمية لكفاءة الكسارة. يقارن المظهر الجانبي 400.0435-001 المتوسط عالي الدقة بشكل إيجابي مع التكوينات الأخرى:

التشخيص الخبير في الصيانة: إدارة دورة الحياة

بصفتي متخصصًا في توريد قطع الكسارة، أوصي بمراقبة أنماط تآكل محددة على 400.0435-001 لتحسين جدول الصيانة الخاص بك:

• قياس ارتفاع الأسنان: راقب ارتفاع الأسنان في الثلث السفلي من الصفيحة. عند تآكل 70% من ارتفاع الأسنان، تفقد كفاءة الإمساك، مما يؤدي إلى "الغليان" في الحجرة وتسارع التآكل.
• تمدد اللوح: يتمدد فولاذ المنجنيز. إذا لاحظت أن الفجوة بين صفيحة الفك المتحرك وصفيحة العاكس تنغلق، أو أن الصفيحة تنحني للخارج، فهذا يشير إلى تصلب عمل وتمدد كبير. قد تحتاج الأطراف إلى التشذيب الحراري (الحفر) لتخفيف الضغط.
• شد الوتد الترباس الوتدي: تحقق من وجود بقع لامعة حول فتحات البراغي أو الأوتاد. يشير ذلك إلى وجود حركة. تعمل الألواح المفكوكة كمطرقة على مخزون الفك، مما يتسبب في تلف هيكلي باهظ الثمن.

ضمان الجودة

ويضمن التزامنا بالجودة أن كل صفيحة بوزن 1000.65 كجم تعمل وفقًا لمواصفات الشركة المصنعة للمعدات الأصلية. نقوم بإجراء التحليل الكيميائي (مطياف) للتحقق من نسبة Mn/C والاختبار الفيزيائي (صلابة الصدمات) لضمان أن مادة M1 تفي بمعايير ASTM A128. كل صفيحة تنطوي على ضمان ملاءمتها لسلسلة Sandvik CJ615 و JM1511.

الأسئلة الشائعة: أسئلة شائعة حول 400.0435-001

1. ما هي المواد المناسبة لرتبة المنغنيز M1؟

M1 (Mn13Cr2) هو معيار الصناعة للتكسير الفكي العام. إنه مثالي للمواد غير الكاشطة إلى المواد الكاشطة على نطاق واسع مثل الحجر الجيري وحصى الأنهار والصخور المنفجرة. إذا كنت تقوم بتكسير السيليكا شديدة الكشط أو الكوارتزيت شديد الكشط، فقد تفكر في الترقية إلى متغير M2 (Mn18Cr2)، على الرغم من أن M1 يوفر مقاومة تصدع فائقة لأحجام التغذية الأكبر.

2. هل يناسب ملف تعريف "Middle HD" ماكينة CJ615 القياسية؟

نعم، أبعاد التركيب (ثقوب المسامير والأوتاد والوجه الخلفي) مطابقة لمواصفات المعدات الأصلية القياسية لمصنع المعدات الأصلية لمركب Sandvik CJ615/JM1511. تشير عبارة "Middle HD" فقط إلى هندسة السطح (شكل السن وسماكته) المصممة لخصائص سحق محددة.

3. هل يمكنني مزج صفيحة متحركة متوسطة عالية الدقة مع صفيحة ثابتة خشنة؟

في حين أنه من الممكن، يوصى عمومًا بمطابقة التشكيلات (على سبيل المثال، متوسطة متحركة مع متوسطة ثابتة) للحفاظ على هندسة غرفة التكسير ثابتة. يمكن أن يؤدي خلط التشكيلات الجانبية في بعض الأحيان إلى إنشاء مناطق تآكل غير متساوية أو التأثير على زاوية الارتشاف، مما قد يقلل من السعة.

مذكرة الخبراء حول التثبيت

نصيحة مهندس قبل تركيب 400.0435-001، تأكد من خلو وجه الفك المتحرك من الحطام والبقع المرتفعة. نوصي بشدة باستخدام لوحة دعم أو رفادة جديدة لحماية مخزون الفك المكلف. بعد التركيب، قم بإجراء فترة "تشغيل": أحكم ربط الأوتاد وسحقها لمدة نصف نوبة ثم إعادة الشد على الفور. يتدفق المنجنيز تحت الحمل، وهذا الشد الثاني هو الخطوة الأكثر أهمية لمنع الألواح المفكوكة.
