Нижняя втулка головки для дробилки 1022147350 HP400 109,2 кг

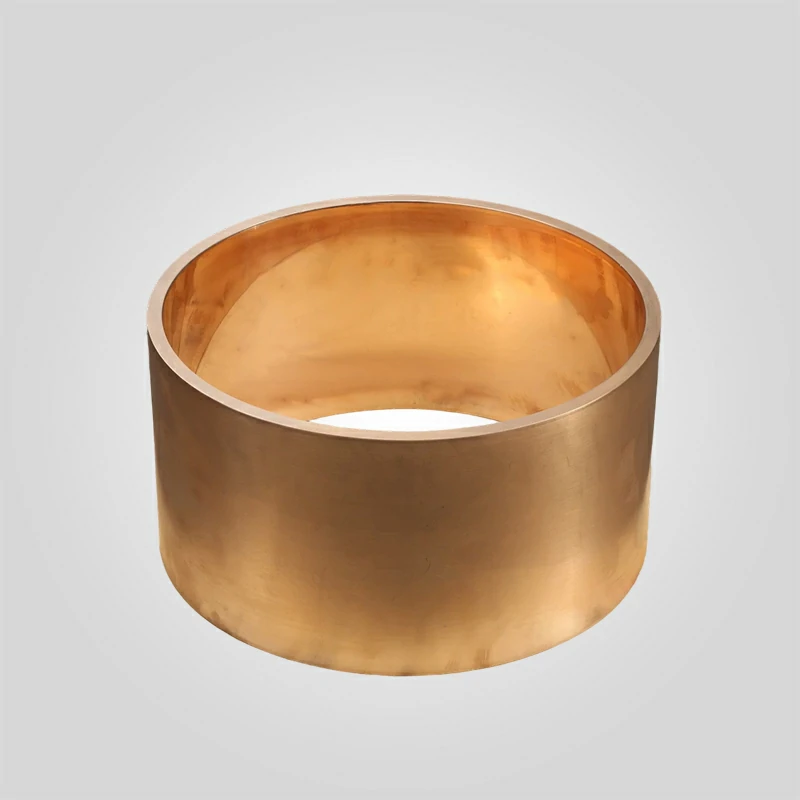

Втулка нижней головки Metso HP400: прецизионный бронзовый подшипник | 1022147350

Сайт Втулка нижней головки (артикул 1022147350) является критической нижней радиальной опорой конусной дробилки Metso HP400.
Впрессованный в нижнюю часть шара головки, этот компонент работает вместе с втулкой верхней головки для стабилизации дробильной головки при ее вращении вокруг эксцентрикового вала.
В отличие от дженериков запчасти для дробилокНаши втулки изготавливаются из Оловянная бронза с высоким содержанием свинцаСпециально разработанный для предотвращения "заедания" при высокоскоростном вращении (около 350 об/мин) HP400.

Для управляющих объектами, которые выбирают поставщиков из поставщики деталей дробилкиВажно понимать, что это жертвенный компонент.
Он сконструирован таким образом, чтобы быть более мягким, чем дорогостоящий эксцентриковый вал.
Наши втулки отливаются центробежным способом, чтобы обеспечить плотную, непористую зернистую структуру, обеспечивающую максимальную несущую способность и сохраняющую способность впитывать загрязнения, которые в противном случае могли бы забить вал.

Основные инженерные преимущества

• Смазка с высоким содержанием свинца: Изготовлено из UNS C93700 (SAE 64). Сплав содержит свинец (Pb) 20-22%. Этот свободно обрабатываемый свинец создает микроскопическую самосмазывающуюся пленку, которая является единственной защитой от заедания при кратковременном разрушении масляной пленки (например, во время аварийных остановок).
• Центробежное литье: Мы используем технологию центробежного литья. Благодаря вращению формы под большим усилием G во время затвердевания, примеси и газовые карманы вытесняются в центр (который обрабатывается). В результате получается втулка с более высокой прочностью на сжатие по сравнению с альтернативными вариантами, отлитыми в песчаной форме.
• Прецизионная интерференционная подгонка: Обрабатывается на станках с ЧПУ с соблюдением строгих допусков ISO IT6. Благодаря этому втулка сохраняет правильную интерференционную посадку в шарике головки, предотвращая его прокручивание или "выход" под действием огромных осевых нагрузок.

Технические характеристики и класс материала

Мы строго придерживаемся металлургических стандартов OEM для обеспечения совместимости с системами смазки Metso серии HP.

Анализ производительности и износа

Использование правильной металлургии является самым важным фактором в предотвращении катастрофического разрушения:

• Устойчивость к судорогам: Алюминиевая бронза (часто продаваемая дешевыми поставщиками) слишком твердая (HB 150+). В HP400 она будет выделять чрезмерное количество тепла и привариваться к валу. Наша бронза с высоким содержанием свинца работает холоднее и обеспечивает запас прочности против теплового расширения.
• Управление мусором: Мягкая свинцовая матрица позволяет частицам кремния (пыли) в масле "погружаться" в стенки втулки, удаляя их из зоны трения и предохраняя эксцентриковый вал от задиров.

Полевая диагностика: Когда заменить?

Втулка нижней головки обычно изнашивается быстрее, чем верхняя, из-за силы тяжести и распределения нагрузки. Следите за этими признаками:

• "Вращение головы": Это индикатор #1. Если головка быстро вращается на холостом ходу дробилки (без камня), значит, втулка зажимается на эксцентриковом валу. Это указывает на нарушение зазора или заедание.
• Износ конуса: Во время технического обслуживания измерьте идентификатор сверху и снизу. Если износ "конический" (воронкообразный), это указывает на то, что головка шатается, скорее всего, из-за износа шарика головки или вкладыша гнезда.
• Следы от ожогов: Обесцвечивание внутреннего диаметра свидетельствует о слишком высокой температуре масла или ограничении потока. Проверьте перепускные клапаны на смазочном салазках.

Заметка инженера-эксперта: криогенная установка

Советы по критическому обслуживанию: Не используйте гидравлический пресс для запрессовки этой втулки в головку при комнатной температуре - вы попортите посадочную поверхность.
Сайт Втулка нижней головки Metso HP400 предназначен для Криогенная термоусадка.
Поместите втулку в сухой лед или погрузите в жидкий азот на 2-3 часа для ее усадки.
Под действием силы тяжести он должен упасть в полость Head Ball.
Внимание: Убедитесь, что масляные отверстия во втулке идеально совпадают с масляными каналами в шарике головки. Несоответствие приведет к прекращению смазки и разрушению дробилки в считанные минуты.
