Barra de revestimento 452.4194-01 | CH430/H3800 Cone Crusher Peças de reposição

Barra de localização 452.4194-01: Alinhamento crítico para britadeiras monocilíndricas

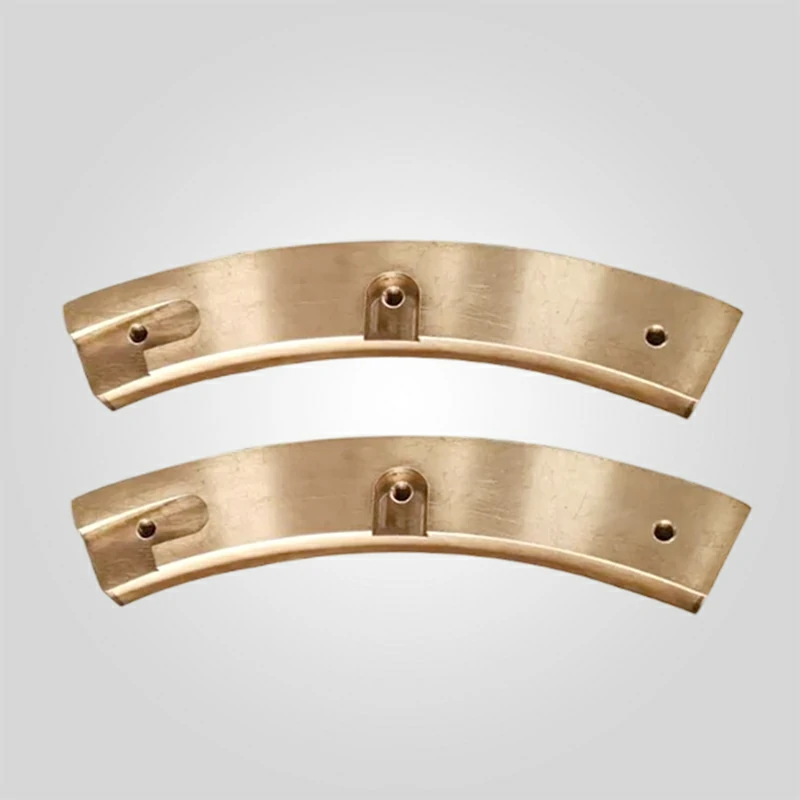

O Barra de localização (Peça n.º 452.4194-01)O bloco de posicionamento, também chamado tecnicamente de bloco de posicionamento, é um componente essencial de prevenção de rotação para os britadores cônicos Sandvik das séries CH e H. Pesagem 1,26 kgEste componente de bronze maquinado com precisão tem uma função de segurança específica: bloqueia o casquilho excêntrico ou o casquilho do casco inferior, impedindo o movimento de rotação em relação à estrutura principal durante o ciclo de trituração.

Para as equipas de manutenção que procuram fontes fiáveis fornecedores de peças para trituradoresA qualidade deste pequeno componente é fundamental. Uma falha aqui pode levar à gripagem do casquilho, causando danos catastróficos no veio principal. Os nossos componentes são concebidos para proporcionar um ajuste de interferência preciso, assegurando a integridade estrutural do seu peças sobressalentes para trituradores inventário.

Vantagens da engenharia de base

• Segurança anti-rotação: Concebida com tolerâncias precisas de resistência ao corte. Na eventualidade de um bloqueio catastrófico do casquilho, a barra foi concebida para se deformar de forma sacrificial, minimizando os danos na dispendiosa caixa da estrutura principal em aço fundido.
• Metalurgia auto-lubrificante: Fabricado em bronze estanhado com alto teor de chumbo, proporcionando excelentes propriedades de funcionamento em caso de emergência e evitando a escoriação contra a ranhura de localização em aço.
• Precisão dimensional: Maquinados por CNC de acordo com os níveis de tolerância H7 para garantir um ajuste perfeito na ranhura da chaveta, eliminando "vibrações" e vibrações que podem soltar os componentes internos.

Especificações técnicas e composição do material

Utilizamos ligas certificadas para garantir um desempenho consistente. Ao contrário das ligas genéricas peças de bronze para trituradores de cone que possam conter impurezas, as nossas barras de localização são submetidas a uma análise espetral.

Desempenho e fabrico Precisão

O fabrico de precisão tem um impacto direto na longevidade do seu peças de desgaste e componentes da unidade de tração:

• Acabamento da superfície: Maquinado com Ra 1,6μm, garantindo uma instalação fácil na ranhura do casco inferior sem necessidade de limagem ou modificação manual.
• Densidade do material: Produzido através de métodos de fundição contínua ou de fundição centrífuga para eliminar a porosidade interna, garantindo que a peça não se desfaça sob cargas de cisalhamento.
• Distribuição de chumbo: O teor de chumbo do 10% é distribuído uniformemente para criar uma película de lubrificação microscópica, que é crítica durante o arranque quando a pressão do óleo está a aumentar.

Diagnóstico de campo: Análise da falha da barra de localização

O estado da barra de localização conta muitas vezes a história da saúde do triturador:

• Barra de corte: Se, durante a manutenção, a barra de localização for cortada ao meio, isso indica que o casquilho ficou preso ao excêntrico móvel. Não basta substituir a barra; investigar imediatamente o sistema de lubrificação e a folga dos casquilhos.
• Arestas deformadas: Se os lados da barra estiverem "em forma de cogumelo", isso sugere que o encaixe na ranhura da estrutura principal está demasiado solto, permitindo que o casquilho bata contra a barra durante o funcionamento.
• Pontuação: As marcas de pontuação verticais indicam uma instalação difícil ou uma rebarba na ranhura da caixa que precisa de ser polida.

Nota do Engenheiro Especialista: Protocolos de Instalação

Conselhos críticos de manutenção: Ao instalar a barra de localização 452.4194-01, nunca a force no lugar com um martelo de aço. Utilize um martelo de sopro suave ou um bloco de madeira. Antes da instalação, limpe bem a ranhura da chaveta no casco/casquilho inferior. Quaisquer detritos ou resíduos antigos de Loctite impedirão que a barra assente completamente, podendo fazer com que fique saliente e entre em contacto com peças móveis. Se a ranhura na estrutura principal estiver demasiado desgastada, a instalação de uma barra de localização padrão é inútil; poderá ser necessária uma barra maquinada personalizada demasiado grande ou uma reparação da estrutura. Verifique sempre a compatibilidade com a sua geração específica de máquinas da série CH/H (por exemplo, CH430, H3800) antes de efetuar a encomenda.
