Technische Auswahlmatrix: Feder- vs. Einzylinder- vs. Mehrzylinder-Kegelbrecher



Die Rentabilität eines Zerkleinerungskreislaufs wird nicht durch die Marke auf dem Typenschild bestimmt, sondern durch die kinematische Wechselwirkung zwischen der Brechraumgeometrie und den spezifischen Erzeigenschaften. Die Entscheidung eines Beschaffungsingenieurs oder Bauleiters zwischen einem Feder- (Symons-Typ), Einzylinder- (GP/CH-Typ) oder Mehrzylinder-Kegelbrecher (HP-Typ) erfordert die Analyse von drei Variablen: Exzenterdrehzahl (RPM), Quetschkraft (kN)und Geometrie der Entleerung.

In diesem Leitfaden werden allgemeine Marketingaussagen durch spezifische mechanische Parameter ersetzt, um die richtige Maschine für Ihr Unternehmen zu finden. Brecheranlage Layout.

---

Fallbeispiel: Die Kosten von "Gut genug"

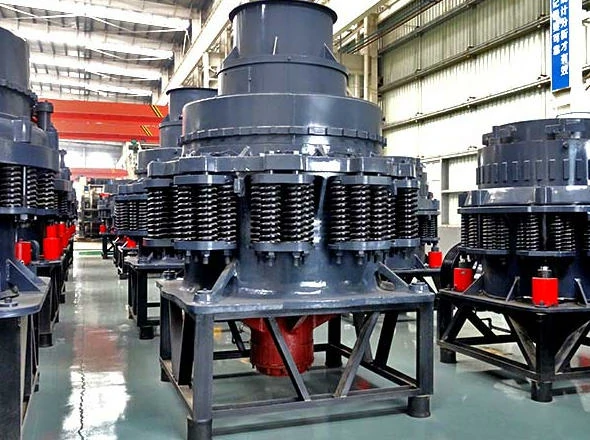

1. Feder-Kegelbrecher (Das Symons-Vermächtnis)

Obwohl der Federkonus oft als veraltete Technologie angesehen wird, ist er für bestimmte Low-CapEx-Anwendungen weiterhin von Bedeutung. Seine mechanischen Einschränkungen sind jedoch erheblich.

• Mechanismus: Verwendet externe Schraubenfedern für Stabeisen-Relief. Wenn nicht zerkleinerbares Material eindringt, werden die Federn zusammengedrückt, um den Einstellring anzuheben.
• Kritischer Makel: Die Trampauslösung ist heftig und ungenau. Wiederholte Ereignisse ermüden die Bronzebuchsen (C93700) und kann ein "Glockenspiel" der Einstellgewinde verursachen.
• Anpassung: Manuelle oder hydraulische Drehung der Trommel. Die Einstellung der geschlossenen Seite (CSS) unter Last ist im Allgemeinen unmöglich, was zu erheblichen Ausfallzeiten führt.

2. Einzylinder-Hydraulik (die "schwimmende Welle")

Häufig anzutreffen bei der Sandvik CH/S-Serie oder der Metso GP-Serie. Die Hauptwelle wird direkt von einem Hydraulikzylinder an der Unterseite gestützt.

• Kinematik: Die Welle "schwimmt" auf Öl. Der steile Brechwinkel ermöglicht eine höhere Futteraufnahmefähigkeit.
• Die Hydraulik: Das System stützt sich auf einen Hochdruckspeicher (typ. Stickstoff-Vorladung 40-60 bar), um die Auslösung von Tramps zu handhaben.
• Anwendung: Ideal für Sekundäres Brechen wo die Aufgabegröße variiert. Der steile Kopfwinkel nimmt auch größere Steine ohne Brückenbildung auf.

3. Mehrzylinder-Hydraulik (die "Festwellen"-Konstruktion)

Häufig in der HP-Serie von Metso zu finden. Die Hauptwelle ist am Rahmen befestigt, die Exzenterhülse dreht sich um sie, und die Schüssel wird von hydraulischen Spannzylindern niedergehalten.

• Lamination Crushing: Arbeitet bei hohen Drehzahlen (Vorgelegewellendrehzahl 800-1100 UMDREHUNGEN PRO MINUTE). Diese Dichte führt zu einer "Stein-auf-Stein"-Zerkleinerung und verbessert die Partikelform (Kubizität).
• Schutz: Mit den Spannzylindern verbundene Akkumulatoren ermöglichen das Anheben des gesamten Behälters während eines Tramp-Ereignisses und die sofortige Rückstellung des CSS.
• Anwendung: Der Goldstandard für Tertiär-/Quartärzerkleinerung oder das Brechen von Kieselsteinen, bei denen die Produktform und die Feinabstufung entscheidend sind.

Vergleich der technischen Parameter

Treffen Sie Ihre Entscheidungen nicht aufgrund von "Effizienz"-Etiketten. Orientieren Sie sich an diesen technischen Spezifikationen.

Spezifikation	Federkonus	Einzylinder (hydraulisch)	Multizylinder (hydraulisch)
Exzentrische Geschwindigkeit	Niedrig (~480 - 580 RPM)	Mittel (~700 - 800 RPM)	Hoch (~850 - 1100 RPM)
Quetschkraft	Niedrig (begrenzte Federspannung)	Medium (Hydraulikkolben)	Hoch (Multi-Kolben-Klammer)
Produkt Form	Schlecht (schuppig/nadelartig)	Gut	Ausgezeichnet (kubisch)
CSS-Anpassung	Manuell/langsam (erfordert Ausfallzeit)	Sofort (PLC-gesteuert)	Sofort (PLC-gesteuert)
Material des Verschleißteils	Standard Mn13Cr2	Mn18Cr2 (empfohlen)	Mn18Cr2 / Mn22Cr2 (erforderlich)
Pflegeintensität	Hoch (Wartung der Bronzebuchse)	Niedrig (weniger bewegliche Teile)	Mittel (Komplexe Dichtungssätze/Hydraulik)

Entscheidungslogik in der Beschaffung: Welche Maschine passt?

Bei der Bewertung von Angeboten sollten Sie Ihre betrieblichen Zwänge dem Maschinentyp zuordnen:

Szenario A: Sekundärzerkleinerung und große Aufgabegröße

Auswahl: Einzylinder-Hydraulik.
Warum? Die steile Mantelgeometrie ermöglicht eine größere Einzugsöffnung (OSS). Die "Floating Shaft"-Konstruktion bewältigt variable Vorschublasten besser als Konstruktionen mit fester Welle. Sicherstellen, dass die Staubdichtungsring wird zu einem Hochtemperaturpolymer aufgerüstet, wenn es in heißen Klimazonen (>40°C) eingesetzt wird.

Szenario B: Zuschlagstoffproduktion (Beton/Asphalt)

Auswahl: Multizylinder-Hydraulik.
Warum? Die ASTM-Normen für Betonzuschlagstoffe verlangen häufig einen Flockigkeitsindex <15%. Nur die hohe Exzentergeschwindigkeit und die hohe Brechkraft eines Mehrzylinderaggregats können dies durch Lamellenbrechung erreichen.
Warnung: Diese Maschinen sind empfindlich gegenüber "Rieselfutter". Sie müssen Drosselspeisung (Hohlraum voll), um korrekt zu funktionieren. Wenn sie leer sind, wird die Buchse Liner.

Szenario C: Entfernter Bergbau / Knappes Budget

Auswahl: Federkonus (mit Vorsicht).
Warum? Wenn vor Ort keine Hydraulikkenntnisse vorhanden sind, ist die mechanische Einfachheit eines Federkegels von Vorteil. Stellen Sie jedoch sicher, dass Sie zusätzliche Bronzebuchsen und haben einen strengen Schmierplan (ISO VG 150/220 Öl), um thermisches Festfressen zu verhindern.

Schlussfolgerung: Die TCO-Realität

Auch wenn ein Spring Cone 30% in der Anschaffung billiger sein mag, werden die fehlende Automatisierung und die schlechte Produktform auf lange Sicht durch unverkäufliche Aggregate und häufige Ausfallzeiten deutlich teurer. Für moderne Brecher die auf hochwertige Zuschlagstoffe oder einen hohen Mühlendurchsatz abzielen, ist die Multizylinder-Hydraulik System ist die einzige Wahl, die die Effizienzstandards für 2026 erfüllt.

Nächster Schritt: Sind Sie unsicher, welche hydraulische Kapazität für Ihre Erzhärte erforderlich ist? Wir können eine Simulation auf der Grundlage Ihres Bond Work Index (Wi) durchführen. Möchten Sie ein Angebot anfordern Simulation eines Brechkreises?
