HP300 Tribolojisi: Neden C93800 Bronz Küresel Rulmanlar İçin Tek Güvenli Seçimdir?

Metso HP300 Küresel Rulman Arıza Analizi: $47,000 Çelik ve C93800 Bronz Maliyeti

14 Temmuz 2023 günü saat 4:22'de Şili'deki bir bakır madenciliği işletmesi, ikincil kırma devresini durduran feci bir arıza yaşadı. Metso HP300 konik kırıcıları tamamen tutukluk yaptı ve ana mil soket tertibatına karşı dondu. Bakım sorumlusu, üç ay önce OEM tarafından belirtilen bronz bileşen (Parça Numarası 35800600) yerine "maliyeti optimize edilmiş" sertleştirilmiş çelik küresel rulman taktıklarını ve ilk tedarikte tam olarak $2,840 tasarruf ettiklerini açıkladı. Bu tedarik kararı, $47,200 acil onarım, 38 saatlik planlanmamış duruş süresi ve hassas yeniden taşlama gerektiren tahrip olmuş bir ana mil muylusu ile sonuçlandı. Bunun temel nedeni tribolojik ilkelerin temelden ihlal edilmesiydi: yüksek sürtünmeli, salınımlı bir uygulamada kurban bakır alaşımının demirli bir malzeme ile değiştirilmesi.

Bu teknik dosyada, Nordberg HP serisindeki kritik bilye ve soket arayüzü olan küresel rulmanın neden aşağıdaki malzemelerden üretilmesi gerektiği analiz edilmektedir ASTM B505 C93800 Yüksek Kurşunlu Kalay Bronz. Kurşun yağlamanın mikroyapısal mekanizmalarını, termal kaçağı önlemek için gereken ısı reddetme özelliklerini ve 12.000 saatlik bir hizmet ömrü elde etmek için gerekli hassas kurulum protokollerini inceleyeceğiz.

Tribolojik Kriz: Sürtünme Katsayıları ve Isı Reddi

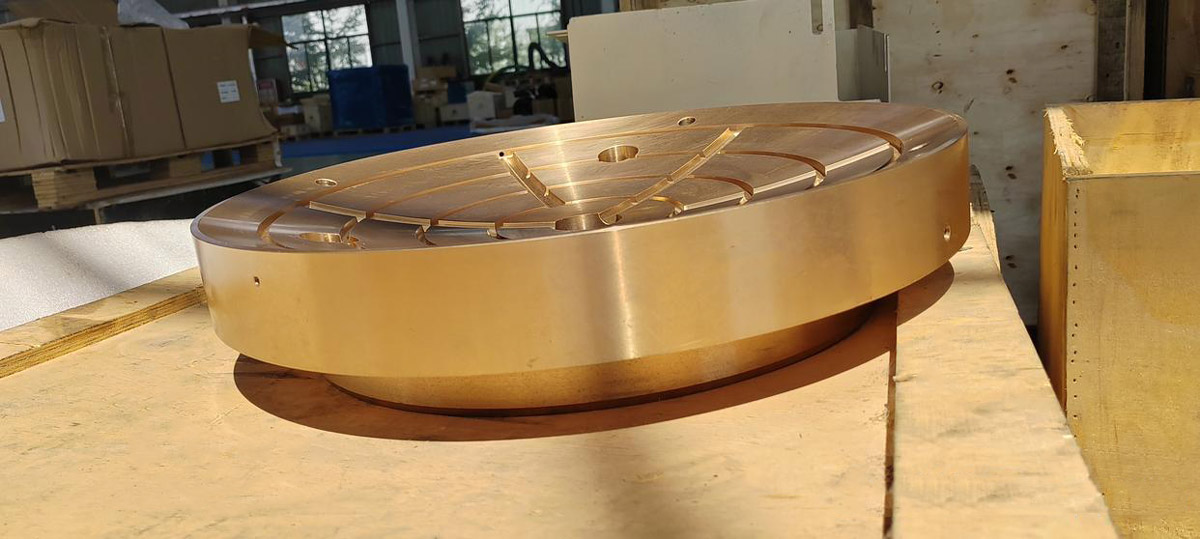

Küresel yatak, ana milin tepe noktasında yer alır ve kırma kafasının jiroskopik presesyonunu barındırır. 16 mm Kapalı Yan Ayarı (CSS) ile 365 RPM'de çalışan bir HP300'de, bu arayüz zorlu bir mekanik ortama maruz kalır. En yüksek kırma olayları sırasında radyal yükler genellikle 180 kN'yi aşar ve temas açıları ±22 dereceyi süpürür. Bu koşullar altında, sınır sürtünme katsayısı rulmanın hayatta kalmasını veya tutukluk yapmasını belirler.

C93800 bronz83% bakır, 7% kalay, 7% kurşun ve 3% çinkodan oluşan, sertleştirilmiş çelik bir ana mile karşı 0,08 ila 0,12'lik bir sınır sürtünme katsayısı elde eder. Buna karşılık, çelik üzerine çelik arayüzü 0,35 ila 0,58 katsayısında çalışır. Isı üretimi sürtünme katsayısı, temas basıncı ve kayma hızının çarpımı olduğundan, çelik bir rulman bronz muadilinin yaklaşık dört katı termal yük üretir.

Bu aşırı ısı, standart ISO VG 320 yağlama sistemlerinin soğutma kapasitesini aşmaktadır. Şili'deki arıza vakasında çelik yatak, arayüz sıcaklığının yağın parlama noktasının üzerine çıkmasına neden olmuştur. Hidrodinamik film çökerek metal-metal temasını başlatmış ve termal aşırı yüklenmeden sonraki dakikalar içinde safra arızası meydana gelmiştir. Bronz, ısıyı temas bölgesinden yaklaşık 58 W/m-K oranında uzaklaştıran bir termal iletken görevi görürken, çelik ısıyı hapsederek yağın bozulmasını ve vernik oluşumunu hızlandırır.

Mikroyapı Mühendisliği: Kurşun Rezerv Sistemi

35800600 rulmanının dayanıklılığı nihai gerilme mukavemetiyle değil, heterojen mikro yapısıyla tanımlanır. C93800 bronzundaki 7% kurşun içeriği bakır matris içinde çözünmez; bunun yerine 5 ila 40 mikrometre boyutlarında ayrı kürecikler halinde bulunur. Bu kürecikler acil durum yağlama sistemi olarak işlev görür.

[C Seçeneği: Saha Vakası Parçacığı] - "Leke" Etkisi:
Avustralya ve Peru'daki sahalarda kırktan fazla arızalı küresel rulmanı inceledim. Yağ pompasının arızalandığı durumlarda, hayatta kalan bronz rulmanlar her zaman belirli bir fenomen sergilemiştir: temas yüzeyi boyunca yaklaşık 1 mikron kalınlığında mikroskobik bir kurşun tabakası bulaşmıştır. Arayüz sıcaklıkları 180°C'yi aştığında, kurşun parçacıkları genişler ve çelik muylu boyunca silinerek katı bir yağlayıcı film oluşturur. Bu "kurşun teri", otomasyon sisteminin düşük yağ basıncını tespit etmesi ve felaket boyutunda bir tutukluk meydana gelmeden önce motoru tetiklemesi için yeterli bir süre olan 4 ila 7 dakikalık bir çalışma penceresi sağlar. Çelik rulmanlar böyle bir güvenlik marjı sunmaz; yağ filmi koptuğunda tutukluk aniden gerçekleşir.

Parçacık Yerleşimi ve Sertlik Farklılıkları

Madencilik ortamları doğası gereği kirlidir. Silika tozu, dişli aşınma kalıntıları ve kirleticiler kaçınılmaz olarak keçeleri atlar. Küresel bir rulman, pahalı ana mili korumak için sert parçacıkları emme yeteneği olan "gömülebilirlik" özelliğine sahip olmalıdır.

C93800 alaşımı 75-85 HBW (Brinell) sertliğe sahiptir. Eşleşen ana mil muylusu yaklaşık 55-60 HRC'ye (kabaca 600 HBW) kadar indüksiyonla sertleştirilmiştir. 50 mikronluk bir silika parçacığı yağ kamasına girdiğinde, daha yumuşak olan bronz matris elastik olarak deforme olarak parçacığı tutar ve ana mili çizmesini önler. Sertleştirilmiş bir çelik yatakta bu uyumluluk yoktur. Bunun yerine, sert parçacıklar iki çelik yüzey arasında taşlama malzemesi gibi yuvarlanarak ana mil muylusunun yüzey kaplamasını tahrip eder. Bu, kırıcı tasarımının "sigorta" felsefesini temsil eder: sarf malzemesi olan bronz bir rulmanı değiştirmek, ana mil tertibatını yeniden imal etmekten çok daha ekonomiktir.

Kurulum Protokolü: Boyutsal Kontrol ve Girişim

Küresel bir rulmanın değiştirilmesi, OEM boyut toleranslarına sıkı sıkıya bağlı kalınmasını gerektirir. Birçok erken arıza, çalışmadan değil, parçanın metalürjisini veya geometrisini değiştiren yanlış montaj tekniklerinden kaynaklanır.

• Termal Genleşme Yöntemi: Rulman, yuvaya sıkı geçme özelliğine sahiptir (tipik olarak -0,04 ila -0,08 mm). Yuva ısıtılarak veya rulman dondurularak monte edilmelidir.[Seçenek B: Pro-Tip] - Isı Sınırları: Montaj sırasında bronz rulmanı asla 130°C'nin üzerinde ısıtmayın. Bir keresinde Queensland'de "daha kolay kayması" için rulmanları 180°C'ye kadar ısıttıkları bir saha tespit ettim. Bu aşırı ısı, kurşun küreciklerinin göç etmesine ve ayrışmasına neden olarak kırıcı daha başlamadan rulmanın yağlama özelliğini 40% azalttı. Sıcaklık problu bir indüksiyonlu ısıtıcı kullanın veya rulmanı küçültmek için kuru buz ve aseton kullanın.
• Yağ Yuvası Doğrulaması: Yağ oluğu derinliğinin 3,2 mm ±0,1 mm olduğu doğrulanmalıdır. Rulman tam olarak oturmamışsa, yağ portu yanlış hizalaması hidrodinamik kamayı aç bırakacaktır.
• Gümrük kontrolü: Montajdan sonra, ana mil bilyesi ile rulman iç çapı arasındaki radyal boşluk 0,18 ila 0,30 mm olmalıdır. Bu, dört noktada (90° aralıklarla) uzun kalınlık mastarlarıyla ölçülmelidir. Yetersiz boşluk anında termal tutukluğa yol açar; aşırı boşluk mekanik vuruntuya neden olur.

Kestirimci Bakım: Yağ Analizi Yorumlama

Bronz rulmanlar, fiziksel olarak arızalanmadan çok önce sağlıkları hakkında net kimyasal sinyaller verir. Rutin bir yağ analiz programı (ICP-OES) uygulamak, aşınan metal trendlerine dayalı öngörücü bakım yapılmasına olanak tanır.

Operasyonel Aşama	Bakır (Cu) PPM	Kurşun (Pb) PPM	Eylem Gerekli
Alıştırma (0-100 saat)	15 – 30	5 – 10	Alıştırmadan sonra yağ ve filtreyi değiştirin.
Kararlı Durum	10 – 25	5 – 15	Normal çalışma. Örneklemeye devam edin.
Anormal Aşınma	40 – 80	20 – 35	Yağ viskozitesini ve soğutucu verimliliğini kontrol edin.
Kritik Arıza	> 100	> 50	Kırıcıyı durdur. Filtreyi bronz parıltı açısından inceleyin.

Pb/Cu Oranı: Kritik bir teşhis ölçütü Kurşun/Bakır oranıdır. Pb/Cu oranının 0,4'ün üzerine çıkması "seçici liç" veya kurşun fazının tercihli aşınması anlamına gelir. Bu, yüksek sıcaklıkta çalışmanın (aşırı ısınma) bir işaretidir ve soğutma sisteminin verimsiz olduğunu veya yağ akış hızının gerekli 12 L/dak'nın altında olduğunu gösterir.

Asidik Ortamlarda Korozyon Direnci

Kırıcı yağlayıcıları genellikle nemle (hacimce 0,4% ila 1,2%) kirlenir ve bu nem sülfür bazlı Aşırı Basınç (EP) katkı maddeleriyle reaksiyona girerek sülfürik asit oluşturur. Bu asidik çamur demir bileşenlere agresif bir şekilde saldırırken, C93800 bronz doğal olarak bakır oksit (Cu2O) pasivasyon tabakası oluşturur. Elektrokimyasal empedans testi, bronzun bu koşullarda alaşımlı çelik için 0,033 mm/yıl oranına kıyasla 0,0021 mm/yıl oranında korozyona uğradığını doğrulamaktadır. Bu kimyasal kararlılık, yağ bakım aralıkları uzatıldığında bile rulman geometrisinin tutarlı kalmasını sağlar.

Toplam Sahip Olma Maliyeti (TCO) Analizi

Tüm yaşam döngüsü maliyetleri hesaplandığında, çeliğe kıyasla bronzun ekonomik argümanı reddedilemez. Çelik bir rulman ilk etapta $2.000 tasarruf sağlayabilirken, riske maruz kalma ve işletme maliyetleri farklı bir tablo çizer.

Senaryo: Yılda 6.400 Çalışma Saati

Seçenek A: OEM Spesifikasyonu Bronz Yatak ($3,185)

Ömür beklentisi: 13.500 saat.

Saat başına maliyet: $0.23.

Ana Şaft için Risk: İhmal edilebilir (kurbanlık aşınma).

Seçenek B: Satış Sonrası Çelik Rulman ($940)

Yaşam beklentisi: < 3.000 saat (yüksek nöbet riski).

Saat başına maliyet (değişimler dahil): > $3,50.

Ana Şaft için Risk: Yüksek ($8,500 yeniden taşlama veya $28,000 değiştirme gerektirir).

Bronz rulman için başa baş noktası sadece 412 çalışma saatinde gerçekleşir. Bu noktanın ötesinde çalışan her işletme, daha ucuz olan çelik alternatifini kullanarak para kaybediyor demektir. C93800 bronzun üstün ısı dağılımı, acil yağlama özelliği ve gömülebilirliği, onu HP300 oynak rulman uygulaması için tasarlanmış tek seçenek haline getirir.
