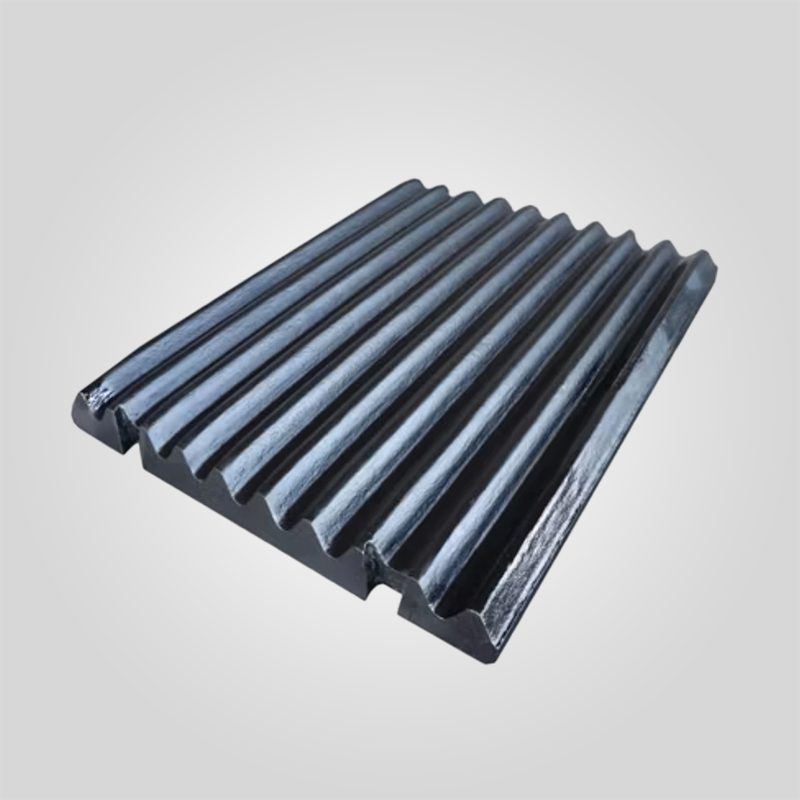

Plaques de concasseur à mâchoires à profil ondulé | Mn18Cr2 Mors pivotants et fixes

Spécifications techniques : Plaques de concasseur à mâchoires à profil ondulé

L'efficacité d'un concasseur à mâchoires est définie par l'adhérence de ses garnitures. En tant qu'équipement spécialisé, le concasseur à mâchoires fournisseurs de pièces de concassageNous avons conçu cette plaque de mâchoire à profil ondulé pour résoudre le problème courant du "glissement de la roche" lors du concassage primaire. Fabriquées en acier Mn18Cr2 très résistant, ces plaques sont conçues pour fracturer les galets durs des rivières et le granit là où les plaques à dents plates standard échouent.

Avantages principaux : Géométrie des dents et métallurgie

Les mâchoires standard permettent souvent aux roches plates de glisser vers le haut de la chambre, ce qui réduit le débit. Nos Pièces détachées utiliser une géométrie agressive :

• Crêtes du profil de la vague : La hauteur variable des dents crée des points de haute pression sur la surface de la roche. Cela permet d'initier des fractures avec moins de force et d'empêcher les matériaux plats de "surfer" vers le haut de la mâchoire, augmentant ainsi la capacité jusqu'à 20%.
• Mn18Cr2 Métallurgie : Nous respectons strictement les normes ASTM A128. En alliant 18% de manganèse avec 2% de chrome, nous garantissons que la plaque possède un noyau ductile pour résister aux chocs, tandis que la surface se durcit rapidement pour résister à l'abrasion de la silice.
• Surface arrière usinée : Contrairement aux plaques brutes, l'arrière de nos Pièces détachées pour concasseurs est usinée avec précision. Cela garantit un contact total avec le châssis du concasseur, empêchant la plaque de fléchir et de se fissurer sous l'effet de la charge.

Comparaison des performances : L'importance du profil

Choisir le bon profil de dent pour votre Pièces d'usure est essentiel pour le tonnage. Voir la différence :

Diagnostic sur le terrain : Quand changer ou remplacer ?

Les plaques de mâchoires sont conçues pour être réversibles. Surveillez votre Mâchoires étroitement :

• La règle du "un tiers" : Les plaques de mâchoires s'usent plus rapidement dans leur partie inférieure (le "pied"). Lorsque le profil de la dent du bas de la 30% est usé à plat, vous devez retourner la plaque (le tourner de 180 degrés).
• Usure concave (Cupping) : Si la plaque s'use excessivement au centre, vérifiez la répartition de l'alimentation. Il se peut que vous introduisiez trop de fines, ce qui provoque un décapage par abrasion plutôt qu'un broyage par impact.
• Craquement : Si la plaque se fissure horizontalement, la plaque d'appui est inégale ou le réglage de la plaque à genouillère est incorrect (course excessive).

Conseil d'expert : installation et rotation

Maximisez votre investissement : N'attendez pas que les dents aient complètement disparu pour effectuer une rotation.

Meilleure pratique : Tourner les plaques des mâchoires fixes et pivotantes lorsque 50% de la hauteur de la dent au fond est usée.

Avertissement : Il faut toujours nettoyer la surface d'appui du cadre avant d'installer de nouvelles plaques. Même une petite couche de poussière ou de vieux matériaux d'emballage peut créer un point de contrainte qui brisera en deux une pièce moulée Mn18 toute neuve.

Foire aux questions (FAQ)

Q1 : Puis-je utiliser du Mn22Cr2 au lieu du Mn18Cr2 ?
A1 : Oui, pour les roches extrêmement abrasives (comme le quartzite). Le Mn22 offre une plus grande résistance à l'usure mais est légèrement plus fragile. Pour le granit ou le calcaire en général, Mn18Cr2 est le choix le plus sûr et le plus durable.

Q2 : Dois-je remplacer les plaques de joue (doublures latérales) en même temps ?
R2 : Pas toujours, mais vérifiez-les. Des plaques de joue usées créent un espace où des pierres peuvent se coincer, ce qui entraîne une usure latérale de vos nouvelles plaques de mâchoire. Il est conseillé de remplacer les plaques de joue inférieures lors du remplacement des mâchoires principales.

Q3 : Pourquoi ma nouvelle plaque de mâchoire s'est-elle immédiatement fissurée ?
A3 : Il s'agit généralement d'une erreur d'installation. Si la plaque de mâchoire ne repose pas parfaitement à plat sur le cadre (en raison de débris ou d'un cadre déformé), elle agit comme un pont. La première pierre lourde la cassera. Vérifiez toujours la surface d'appui.

Paramètres techniques du concasseur à mâchoires applicable
